| 公称型号(英制单列) | ||

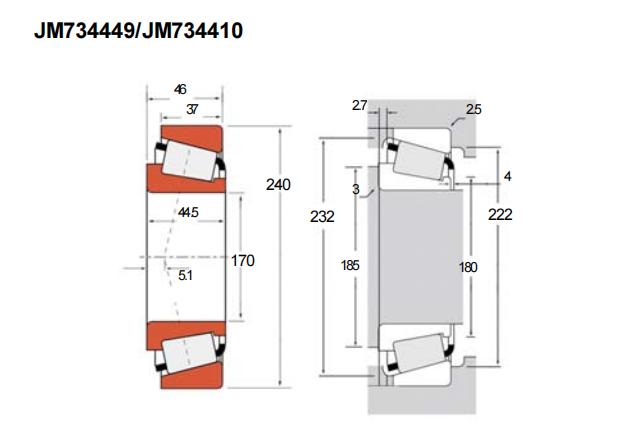

| TS型(内圈/外圈) | JM734449/JM734410 | |
| 主要尺寸(mm) | ||
| 内径 | d | 170 |
| 外径 | D | 240 |
| 总厚度 | T | 46 |
| 内圈厚度 | B | 44.5 |
| 外圈厚度 | C | 37 |
| 作用点a | 5.1 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 759 | |
| 动载C1 | 393 | |
| 长寿命动载(KN) | ||
| 径向C90 | 102 | |
| 轴向Ca90 | 76.3 | |
| 轴肩(mm) | ||
| R(max) | 3 | |
| da | 180 | |
| db | 185 | |
| 座腔(mm) | ||
| r(max) | 2.5 | |
| Da | 232 | |
| Db | 222 | |
| 保持架(mm) | ||
| Aa | 2.7 | |
| Ab | 4 | |
| 常数e | 0.44 | |
| 载荷系数 | ||
| K | 1.34 | |
| Y | 1.37 | |
| 几何系数 | ||
| G1 | 548 | |
| G2 | 117 | |
| Cg | 0.1164 | |
| 重量(kg) | 6.25 | |
