HM903249/HM903210轴承
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：44.45 mm，外径：95.25 mm，厚度：30.958 mm。
价格区间：￥200.66 - ￥311.15【详情】
前缀列表：【HM：重中型承载】后缀列表：【HM：重中型承载】
HM903249/HM903210是一款TS系列单列英制圆锥滚子轴承，其基本尺寸为内径44.45mm（约合1.75英寸）、外径95.25mm（约3.75英寸）、厚度30.958mm（约1.219英寸）。该轴承采用圆锥滚子与内外圈滚道之间的线性接触设计，能够同时承受径向载荷和单向轴向载荷，适用于中等负荷工况。
在结构上，轴承的内圈、滚子和保持架组件通常与外圈可分离，便于安装与维护。这类设计使轴承在装配时可调整游隙，有助于优化运行精度。由于其英制尺寸规格，该型号常见于欧美系设备的轴支撑场景，例如传动系统、齿轮箱及部分工程机械的旋转部位。
选用时需配合适当的润滑与密封方案，以提升使用寿命。在实际应用中，建议结合具体工况条件进行载荷计算与配合公差选择，确保轴承性能得到有效发挥。该型号展现了英制圆锥滚子轴承在特定设备匹配性与结构适应性方面的特点。
H
M
9
0
3
2
4
9
/
H
M
9
0
3
2
1
0
HM：重中型承载
9：锥角 ≥ 45º，但不是推力轴承
032：内径范围：2-3 in
49：部件代号，49表示内圈和滚子保持架组件，基本代号：903249
/：分隔符
HM：重中型承载
9：锥角 ≥ 45º，但不是推力轴承
032：内径范围：2-3 in
10：部件代号，10表示外圈，外圈基本代号：903210
HM：
重中型承载
9：
锥角 ≥ 45º，但不是推力轴承
032：
内径范围：2-3 in
49：
部件代号，49表示内圈和滚子保持架组件，基本代号：903249
/：
分隔符
HM：
重中型承载
9：
锥角 ≥ 45º，但不是推力轴承
032：
内径范围：2-3 in
10：
部件代号，10表示外圈，外圈基本代号：903210

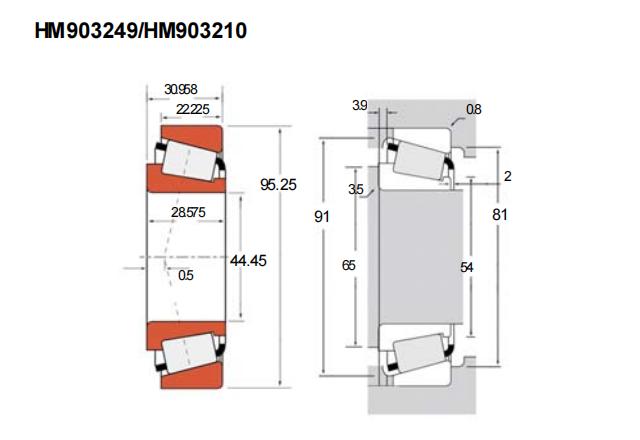

| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | HM903249/HM903210 |
| 主要尺寸(mm) | ||
| 内径 | d | 44.45 |
| 外径 | D | 95.25 |
| 总厚度 | T | 30.958 |
| 内圈厚度 | B | 28.575 |
| 外圈厚度 | C | 22.225 |
| 作用点a | 0.5 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 132 |
| 动载C1 | 107 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 27.6 |
| 轴向Ca90 | 35 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 54 | |
| db | 65 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 0.8 |
| Da | 91 | |
| Db | 81 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 3.9 |
| Ab | 2 | |
| 常数e | 0.74 | |
| 载荷系数 | ||
| 高可出具 | K | 0.79 |
| Y | 0.81 | |
| 几何系数 | ||
| 高可出具 | G1 | 33.7 |
| G2 | 9.91 | |
| Cg | 0.101 | |
| 重量(kg) | 1 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NTN 4T-903249/903210轴承 英制圆锥滚子轴承 |
NTN | 44.45 X 95.25 X 30.958 | 华南 | 日本 | 1 | 311.15 | ￥261.47 | |
| NTN 4T-HM903249/903210轴承 英制圆锥滚子轴承 |
NTN | 44.45 X 95.25 X 30.958 | 华南 | 日本 | 1 | 256.32 | ￥224.84 | |
| NTN 4T-HM903249PX4/HM903210PX1轴承 英制圆锥滚子轴承 |
NTN | 44.45 X 95.25 X 30.958 | 华东 | 日本 | 80 | 220.73 | ￥200.66 |
