HH221430/HH221410轴承
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：76.2 mm，外径：190.5 mm，厚度：57.15 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HH：超重型承载】后缀列表：【HH：超重型承载】
HH221430/HH221410属于TS系列单列英制圆锥滚子轴承，其结构设计适用于承受复合载荷的应用场合。该型号轴承的基本尺寸为内径76.2mm（约3英寸）、外径190.5mm（约7.5英寸）、厚度57.15mm（约2.25英寸），符合英制尺寸规格的常见特征。
此类轴承通常采用圆锥滚子与内外圈滚道之间的线性接触设计，能够同时承受径向载荷与单向轴向载荷。内外圈可分离的结构为安装与维护提供了一定便利性。在工业应用中，这类轴承常见于中等转速工况，其性能表现可能受到配合件精度、润滑条件及工作环境等多方面因素的影响。
轴承的选型需综合考虑实际载荷分布、运行速度范围及预期使用寿命等参数。该型号轴承的材料选择与热处理工艺对其耐磨性和疲劳强度存在相关性，而保持架设计则可能影响其在特定工况下的稳定性。建议在使用过程中注意定期检查润滑状态与工作游隙，以适应不同应用场景的需求。
H
H
2
2
1
4
3
0
/
H
H
2
2
1
4
1
0
HH：超重型承载
2：24º < 锥角 < 25º30'
214：内径范围：4-5 in
30：部件代号，30表示内圈和滚子保持架组件，基本代号：221430
/：分隔符
HH：超重型承载
2：24º ≤ 锥角 < 25º30'
214：内径范围：4-5 in
10：部件代号，10表示外圈，外圈基本代号：221410
HH：
超重型承载
2：
24º < 锥角 < 25º30'
214：
内径范围：4-5 in
30：
部件代号，30表示内圈和滚子保持架组件，基本代号：221430
/：
分隔符
HH：
超重型承载
2：
24º ≤ 锥角 < 25º30'
214：
内径范围：4-5 in
10：
部件代号，10表示外圈，外圈基本代号：221410

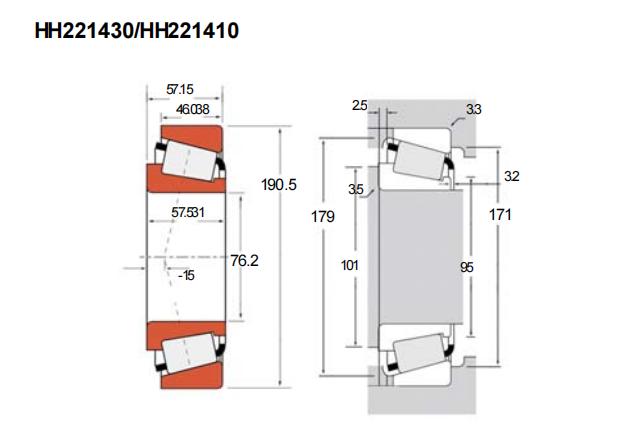

| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | HH221430/HH221410 |
| 主要尺寸(mm) | ||
| 内径 | d | 76.2 |
| 外径 | D | 190.5 |
| 总厚度 | T | 57.15 |
| 内圈厚度 | B | 57.531 |
| 外圈厚度 | C | 46.038 |
| 作用点a | -15 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 692 |
| 动载C1 | 494 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 128 |
| 轴向Ca90 | 73.4 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 95 | |
| db | 101 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 3.3 |
| Da | 179 | |
| Db | 171 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 2.5 |
| Ab | 3.2 | |
| 常数e | 0.33 | |
| 载荷系数 | ||
| 高可出具 | K | 1.74 |
| Y | 1.79 | |
| 几何系数 | ||
| 高可出具 | G1 | 266 |
| G2 | 28.4 | |
| Cg | 0.1072 | |
| 重量(kg) | 8.87 | |
点击获取3D图
