EE210753/211300轴承
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：190.5 mm，外径：330.2 mm，厚度：63.5 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【EE：大小肋条，闭合导向滚子】
EE210753/211300属于TS系列单列英制圆锥滚子轴承。该型号内径为190.5毫米（约7.5英寸），外径330.2毫米（约13英寸），厚度63.5毫米（约2.5英寸），尺寸规格符合英制标准设计。圆锥滚子轴承的结构特点在于滚子与滚道呈锥角布置，能够同时承受径向载荷和单向轴向载荷。此类轴承在安装时通常需要成对使用，通过调整轴向游隙可实现较好的运行精度。
TS系列轴承采用对称滚子设计，有助于优化应力分布。这类结构在中等转速工况下表现出较好的稳定性，适用于存在复合载荷的传动场景。由于采用英制尺寸标准，该型号常见于某些特定领域的设备配套，例如工业传动装置或大型机械的支撑单元。在选用时需注意配合公差和润滑条件的匹配，以确保其性能发挥。保持架设计与表面处理工艺对轴承的耐久性存在一定影响，实际使用寿命需结合具体工况条件综合评估。
E
E
2
1
0
7
5
3
/
2
1
1
3
0
0
EE：大小肋条，闭合导向滚子
2：24º < 锥角 < 25º30'
107：内径范围：2-3 in
53：部件代号，53表示内圈和滚子保持架组件，基本代号：210753
/：分隔符
2：24º ≤ 锥角 < 25º30'
113：内径范围：2-3 in
00：部件代号，00表示外圈，外圈基本代号：211300
EE：
大小肋条，闭合导向滚子
2：
24º < 锥角 < 25º30'
107：
内径范围：2-3 in
53：
部件代号，53表示内圈和滚子保持架组件，基本代号：210753
/：
分隔符
2：
24º ≤ 锥角 < 25º30'
113：
内径范围：2-3 in
00：
部件代号，00表示外圈，外圈基本代号：211300

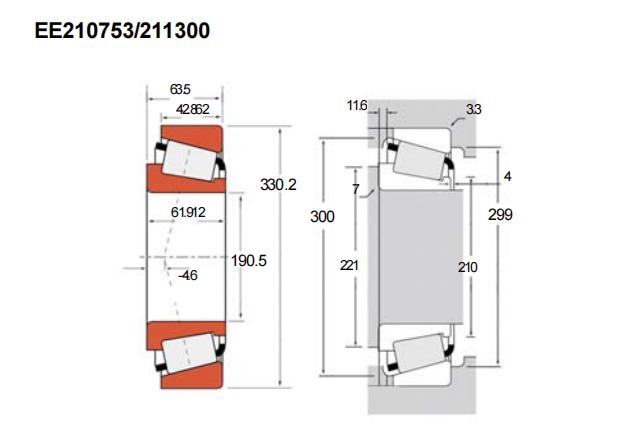

| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | EE210753/211300 |
| 主要尺寸(mm) | ||
| 内径 | d | 190.5 |
| 外径 | D | 330.2 |
| 总厚度 | T | 63.5 |
| 内圈厚度 | B | 61.912 |
| 外圈厚度 | C | 42.862 |
| 作用点a | -4.6 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 1050 |
| 动载C1 | 664 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 172 |
| 轴向Ca90 | 113 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 7 |
| da | 210 | |
| db | 221 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 3.3 |
| Da | 300 | |
| Db | 299 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 11.6 |
| Ab | 4 | |
| 常数e | 0.38 | |
| 载荷系数 | ||
| 高可出具 | K | 1.52 |
| Y | 1.56 | |
| 几何系数 | ||
| 高可出具 | G1 | 737 |
| G2 | 116 | |
| Cg | 0.1227 | |
| 重量(kg) | 19.85 | |
