| 公称型号(英制单列) | ||

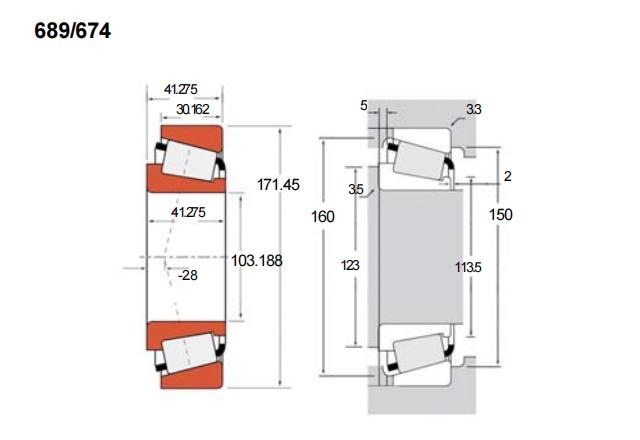

| TS型(内圈/外圈) | 689/674 | |
| 主要尺寸(mm) | ||
| 内径 | d | 103.188 |
| 外径 | D | 171.45 |
| 总厚度 | T | 41.275 |
| 内圈厚度 | B | 41.275 |
| 外圈厚度 | C | 30.162 |
| 作用点a | -2.8 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 386 | |
| 动载C1 | 245 | |
| 长寿命动载(KN) | ||
| 径向C90 | 63.5 | |
| 轴向Ca90 | 51.2 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 113.5 | |
| db | 123 | |
| 座腔(mm) | ||
| r(max) | 3.3 | |
| Da | 160 | |
| Db | 150 | |
| 保持架(mm) | ||
| Aa | 5 | |
| Ab | 2 | |
| 常数e | 0.47 | |
| 载荷系数 | ||
| K | 1.24 | |
| Y | 1.28 | |
| 几何系数 | ||
| G1 | 182 | |
| G2 | 37.2 | |
| Cg | 0.1056 | |
| 重量(kg) | 3.46 | |
