产品分类
24780/24720轴承
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：41.275 mm，外径：76.2 mm，厚度：22.225 mm。
价格区间：￥83.52 - ￥259.16【详情】
该型号属于TS系列单列圆锥滚子轴承，其基本尺寸为内径41.275毫米，外径76.2毫米，厚度22.225毫米。这些尺寸也可换算为英制单位，以适应不同标准的设计需求。作为英制圆锥滚子轴承的代表之一，该结构采用锥形滚道与滚子设计，能够同时承受径向载荷与单向轴向载荷的组合作用。
此类轴承通常在内圈、外圈及滚子组件之间形成优化的接触角，有助于分散应力并提升运行稳定性。在装配过程中，可通过调整轴向游隙来优化预紧状态，从而适应中高速运转条件。由于具有分体式结构，安装和维护流程相对简便。
其应用范围涵盖通用工业传动、运输设备辅助总成及中型机械的旋转支撑部位。选型时需结合实际工况考虑润滑条件、转速范围及环境因素，以确保匹配设备的耐久性与可靠性要求。这类轴承的设计兼顾了常见工况下的性能平衡，在多种机械系统中具有较广的适用性。
2
4
7
8
0
/
2
4
7
2
0
2：24º ≤ 锥角 < 25º30'
47：内径范围：1-2 in
80：部件代号，80表示内圈和滚子保持架组件，基本代号：24780
/：分隔符
2：24º < 锥角 < 25º30'
47：内径范围：1-2 in
20：部件代号，20表示外圈，外圈基本代号：24720
2：
24º ≤ 锥角 < 25º30'
47：
内径范围：1-2 in
80：
部件代号，80表示内圈和滚子保持架组件，基本代号：24780
/：
分隔符
2：
24º < 锥角 < 25º30'
47：
内径范围：1-2 in
20：
部件代号，20表示外圈，外圈基本代号：24720

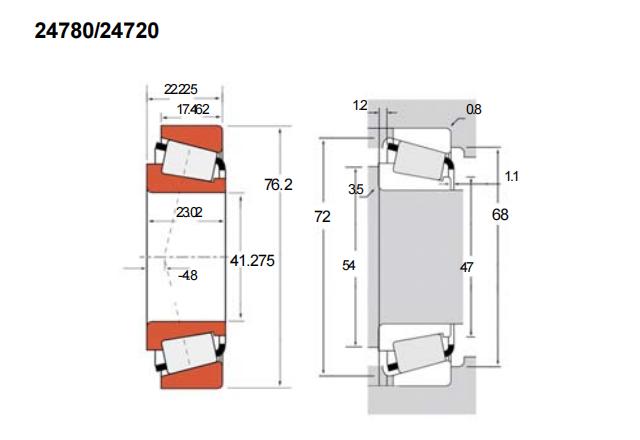

| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | 24780/24720 |
| 主要尺寸(mm) | ||
| 内径 | d | 41.275 |
| 外径 | D | 76.2 |
| 总厚度 | T | 22.225 |
| 内圈厚度 | B | 23.02 |
| 外圈厚度 | C | 17.462 |
| 作用点a | -4.8 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 89.2 |
| 动载C1 | 69.9 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 18.1 |
| 轴向Ca90 | 12.2 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 47 | |
| db | 54 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 0.8 |
| Da | 72 | |
| Db | 68 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 1.2 |
| Ab | 1.1 | |
| 常数e | 0.39 | |
| 载荷系数 | ||
| 高可出具 | K | 1.49 |
| Y | 1.53 | |
| 几何系数 | ||
| 高可出具 | G1 | 26.4 |
| G2 | 12.5 | |
| Cg | 0.0767 | |
| 重量(kg) | 0.42 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| KOYO 24720轴承 英制圆锥滚子轴承 |
KOYO | 41.275 X 76.2 X 22.225 | 华南 | 1 | 106.07 | ￥83.52 | ||
| KOYO 24780R轴承 英制圆锥滚子轴承 |
KOYO | 41.275 X 76.2 X 22.225 | 华南 | 1 | 198.81 | ￥154.12 | ||
| KOYO 24780R/20轴承 英制圆锥滚子轴承 |
KOYO | 41.275 X 76.2 X 22.225 | 华南 | 9 | 259.16 | ￥205.68 |
