30238属于单列圆锥滚子轴承，其基本设计涵盖内径190mm、外径340mm及厚度60mm，对应公制尺寸体系。该型号归类于302系列，结构上采用锥形滚道与滚子组件，能够同时承受径向载荷与单向轴向载荷，适用于存在复合负荷的工况。
此类轴承通常通过成对配置实现双向轴向定位，并需在安装阶段精确调整游隙，以保证运行稳定性。圆锥滚子轴承的设计特点使其在中等转速条件下仍能保持良好刚性，常见于工业传动设备、重型运输机械及大型齿轮箱等场景。由于接触角的存在，其轴向承载能力优于同尺寸的径向轴承，但需配合适宜的润滑方案以控制摩擦温升。
选型时需结合实际载荷分布、环境条件与配合公差进行综合评估。不同厂商的产品在细节设计与热处理工艺上可能存在差异，建议参考具体技术资料确认性能参数。
3
0
2
3
8
3：圆锥滚子轴承
0：宽度系列：正常 0 系列
2：直径系列：轻型 2 系列，尺寸承载均衡
38：内径：190 mm
3：
圆锥滚子轴承
0：
宽度系列：正常 0 系列
2：
直径系列：轻型 2 系列，尺寸承载均衡
38：
内径：190 mm

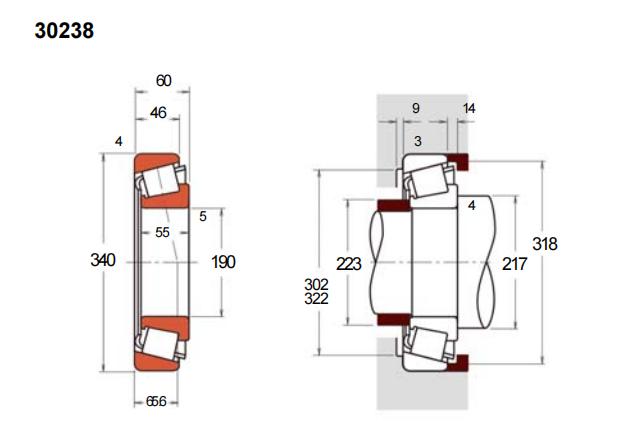

| 公称型号(公制单列) | ||
| 品牌：CALOX | 302系列 | 30238 |
| 主要尺寸(mm) | ||
| 内径 | d | 190 |
| 外径 | D | 340 |
| 总厚度 | T | 60 |
| 内圈厚度 | B | 55 |
| 外圈厚度 | C | 46 |
| 高可实测 | r(min)(内圈) | 5 |
| r(min)(外圈) | 4 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 715 |
| 基本额定静载荷 | Cor | 1020 |
| 极限速度(rpm) | ||
| 高可计算 | 脂润滑 | 1000 |
| 油润滑 | 1300 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 217 |
| db(max) | 223 | |
| Da(max) | 322 | |
| Da(min) | 302 | |
| Db(min) | 318 | |
| Sa(min) | 9 | |
| Sb(min) | 14 | |
| ra(max)(内圈) | 4 | |
| ra(max)(外圈) | 3 | |
| 作用点a | 65.6 | |
| 常数e | 0.44 | |
| 轴向载荷系数 | ||
| 高可出具 | Y1 | 1.4 |
| Y0 | 0.76 | |
| 重量(kg) | 21.4 | |
