NCF29/560V轴承
更新日期：
类型：【圆柱滚子轴承 - 单列满装圆柱滚子轴承】
基本尺寸：内径：560 mm，外径：750 mm，厚度：112 mm。
价格区间：￥85263.59 - ￥100611.04【详情】
前缀列表：【NCF：单列满装圆柱滚子轴承（内圈双挡边，外圈单挡边和弹性挡圈）】后缀列表：【V：满装型，无保持架，自定位滚子】
NCF29/560V型轴承属于单列满装圆柱滚子轴承系列，其结构设计特点在于内外圈均带有单挡边结构，能够有效控制轴向位移并承受单向轴向载荷。该型号内径尺寸为560毫米，外径尺寸为750毫米，厚度为112毫米，整体尺寸设计适用于重载工况下的径向负载支撑。
由于采用了满装滚子设计，该型号轴承的径向承载能力相较标准系列有明显提升，同时保持了相对紧凑的截面高度。在实际应用中需注意其极限转速较保持架型轴承有所降低，且主要适用于中低速运转场景。此类轴承常见于大型矿山机械、重型传动装置或冶金设备等对刚性要求较高的工业领域，在安装时需要确保相邻部件具有足够的支撑刚度以充分发挥其性能优势。
该结构设计中滚子与滚道之间的线接触特性使其具备较好的抗冲击能力，但需配合合适的润滑系统以保证长期稳定运行。在特定工况下可根据实际需求选配不同等级的制造精度，以满足设备对运转平稳性的差异化要求。
N
C
F
2
9
/
5
6
0
V
NCF：单列满装圆柱滚子轴承（内圈双挡边，外圈单挡边和弹性挡圈）
2：宽度系列：宽型 2 系列，承载能力更高
9：直径系列：超轻 9 系列
/：分隔符
560：内径代号，公称内径：560 mm
V：满装型，无保持架，自定位滚子
NCF：
单列满装圆柱滚子轴承（内圈双挡边，外圈单挡边和弹性挡圈）
2：
宽度系列：宽型 2 系列，承载能力更高
9：
直径系列：超轻 9 系列
/：
分隔符
560：
内径代号，公称内径：560 mm
V：
满装型，无保持架，自定位滚子

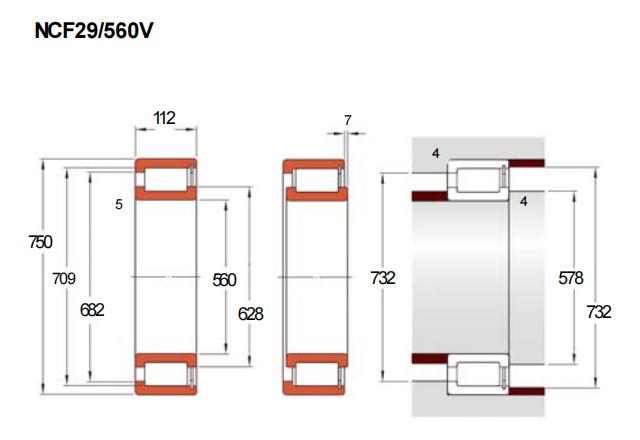

| 公称型号 | ||
| 品牌：CALOX | NCF29(SL1829)系列 | NCF29/560V |
| 主要尺寸(mm) | ||
| 内径 | d | 560 |
| 外径 | D | 750 |
| 厚度 | B | 112 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3080 |
| 基本额定静载荷 | Cor | 6700 |
| 极限载荷(KN) | ||
| Pu | 500 | |
| 额定转速(rpm) | ||
| nar | 320 | |
| 极限速度(rpm) | ||
| nG | 400 | |
| 其他尺寸(mm) | ||
| 高可实测 | d1 | 628 |
| D1 | 682 | |
| E | 709 | |
| r(min) | 5 | |
| s | 7 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 578 |
| db(max) | – | |
| Da(max) | 732 | |
| Db(max) | 732 | |
| ra(max) | 4 | |
| 重量(kg) | 140 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| INA SL1829/560-B轴承 圆柱滚子轴承 |
INA | 560 X 750 X 112 | 常州 | 3 | 100611.04 | ￥85263.59 |
