NUP2340EM轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：200 mm，外径：420 mm，厚度：138 mm。
价格区间：￥3253.68 - ￥4474.8【详情】
前缀列表：【NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈】后缀列表：【E：加强型滚子】【M：机加工黄铜保持架】
NUP2340EM轴承属于单列圆柱滚子轴承中的NUP型结构，其基本设计参数为内径200毫米、外径420毫米、厚度138毫米。此类轴承的内外圈均带有挡边，且一侧配备可分离的平挡圈，使其能够承受一定程度的双向轴向载荷，同时具备优良的径向承载性能。在应用中，NUP型结构通常适用于轴与轴承座需实现双向轴向定位的场合，例如中型传动轴、齿轮箱或电机转子支撑等工业设备。
该型号轴承在材料选择与热处理工艺方面注重提高滚子与滚道的接触强度，有助于降低应力集中并延长使用寿命。由于圆柱滚子与滚道为线接触，其径向负荷能力相对较强，适用于中高速运转工况。在安装时需注意保持挡圈与滚子端面的配合精度，以确保轴向定位的稳定性。此外，此类轴承对轴的挠曲或安装误差较为敏感，建议在装配时控制相关公差并配合适当的润滑方案，以维持运行平稳性。
NUP2340EM轴承常见于重型机械、动力传动系统和工程设备等领域，能够满足中等转速下较高径向载荷与局部轴向载荷的复合需求。其结构特性使轴承在支撑轴系双向定位时兼具一定的调心适应性，可在常规工况下保持稳定运转。
N
U
P
2
3
4
0
E
M
NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
2：宽度系列：宽型 2 系列，承载能力更高
3：直径系列：中型 3 系列，承载更高
40：内径：200 mm
E：加强型滚子
M：机加工黄铜保持架
NUP：
圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
2：
宽度系列：宽型 2 系列，承载能力更高
3：
直径系列：中型 3 系列，承载更高
40：
内径：200 mm
E：
加强型滚子
M：
机加工黄铜保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NUP2340EM |
| 车削铜窗式 | NUP2340EML | |
| 冲压钢 | — | |
| 尼龙 | — | |

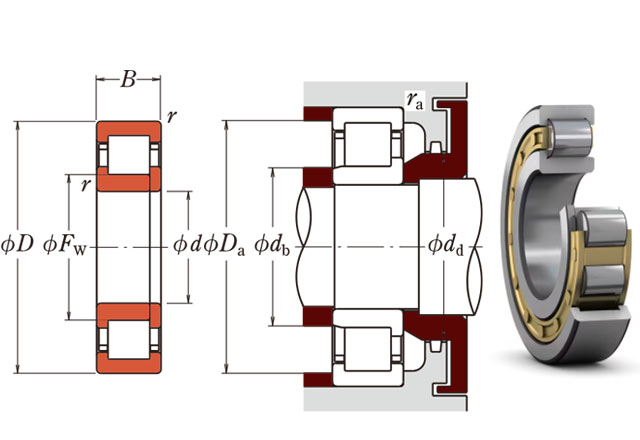

| 主要尺寸(mm) | ||
| 内径 | d |
200 |
| 外径 | D |
420 |
| 厚度 | B |
138 |
| 高可实测 | r(min) | 5 |
| r1(min) | 5 | |
| Fw | 253 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1910 |
| 基本额定静载荷 | Cor | 2760 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 1,300 |
| 机械转速 | 1,900 | |
| 脂润滑 | 1,200 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 220 |
| db(min) | 220 | |
| db(max) | 247 | |
| dc(min) | 263 | |
| dd(min) | 283 | |
| Da(max) | 400 | |
| ra(max) | 4 | |
| rb(max) | 4 | |
| 重量(kg) | 99.3 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB NUP2340E轴承 NUP型 |
HRB | 200.00 X 420.00 X 138.00 | 华东 | 哈尔滨 | 100 | 3611.58 | ￥3253.68 | |
| HRB NUP2340M轴承 NUP型 |
HRB | 200.00 X 420.00 X 138.00 | 华东 | 哈尔滨 | 100 | 4474.8 | ￥3579.84 |
