NU314EM轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：70 mm，外径：150 mm，厚度：35 mm。
价格区间：￥0 - ￥2778.19【详情】
前缀列表：【NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【E：加强型设计】【M：机加工黄铜窗式保持架】
NU314EM属于单列圆柱滚子轴承中的NU型结构，内圈无挡边而外圈带有双挡边，能够允许轴相对于轴承座在一定范围内产生轴向位移，适用于浮动端支承场景。其基本尺寸为内径70毫米、外径150毫米、厚度35毫米，采用了优化设计的滚子和滚道轮廓，有助于减少应力集中并提高载荷分布均匀性。
此类轴承主要承受较大的径向负荷，由于结构特性不适用于承担纯轴向载荷。在安装时需注意与保持架的配合，确保滚子组引导平稳。该型号常见于中等转速条件下的工业传动系统、电动机及齿轮箱等设备，能够适应一定的轴向膨胀或收缩，有助于平衡因温度变化引起的轴系尺寸变动。
选型时需综合考量实际工况中的负荷性质、转速范围及环境条件，确保其性能与设备要求相匹配。在使用过程中需配合适当的润滑与密封方案，以维持稳定运行并延长使用寿命。
N
U
3
1
4
E
M
NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
3：尺寸系列：03系列（宽度正常，外径稍大）
14：内径：70 mm
E：加强型设计
M：机加工黄铜窗式保持架
NU：
圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
3：
尺寸系列：03系列（宽度正常，外径稍大）
14：
内径：70 mm
E：
加强型设计
M：
机加工黄铜窗式保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NU314EM |
| 车削铜窗式 | NU314EML | |
| 冲压钢 | NU314EW | |
| 尼龙 | NU314ET | |

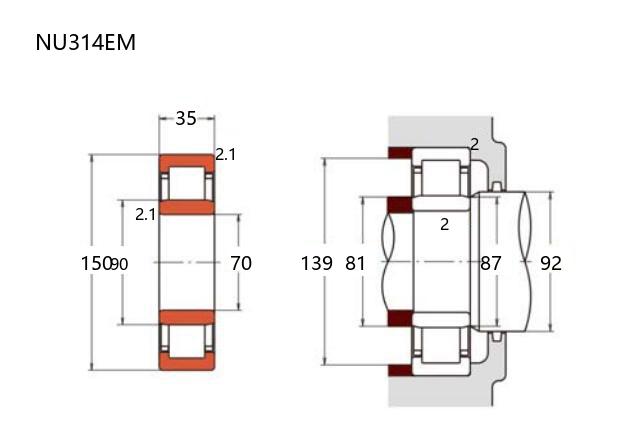

| 主要尺寸(mm) | ||
| 内径 | d |
70 |
| 外径 | D |
150 |
| 厚度 | B |
35 |
| 高可实测 | r(min) | 2.1 |
| r1(min) | 2.1 | |
| Fw | 90 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 158 |
| 基本额定静载荷 | Cor | 168 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 5,300 |
| 机械转速 | — | |
| 脂润滑 | 3,200 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 81 |
| db(min) | 81 | |
| db(max) | 87 | |
| dc(min) | 92 | |
| dd(min) | 100 | |
| Da(max) | 139 | |
| ra(max) | 2 | |
| rb(max) | 2 | |
| 重量(kg) | 2.75 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB NU314EM轴承 NU型 |
HRB | 70.00 X 150.00 X 35.00 | 华北 | 哈尔滨 | 158 | 141.89 | ￥115.36 | |
| NSK NU314EM轴承 圆柱滚子轴承 |
NSK | 70.00 X 150.00 X 35.00 | 华东 | 7 | 877.64 | ￥790.67 | ||
| NTN NU314EG1轴承 圆柱滚子 |
NTN | 70 X 150 X 35 | 华北 | 日本 | 3 | 291.35 | ￥251.16 | |
| KOYO NU314R ZS FY轴承 圆柱滚子轴承-NU |
KOYO | 70 X 150 X 35 | 华南 | 4 | 1234.19 | ￥1111.88 | ||
| FAG NU314-E-XL-M1#E轴承 NU圆柱滚子轴承 |
FAG | 70 X 150 X 35 | 广州caloc | 原品牌制 | 1 | 760.57 | ￥673.07 | |
| SKF NU 314 ECM/C4VA301轴承 NU型圆柱滚子轴承 |
SKF | 70 X 150 X 35 | 广州caloc | 60 | 2383.47 | ￥2090.76 |
