NU2209W轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：85 mm，厚度：23 mm。
价格区间：￥146.43 - ￥571.16【详情】
前缀列表：【NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【W：钢板冲压冠形保持架】
NU2209W是一款单列圆柱滚子轴承，属于常见的NU型结构设计。其内圈具有两个固定挡边，外圈无挡边，允许轴相对于轴承座在一定范围内产生轴向位移，适用于支撑热膨胀或安装误差引起的轴向移动。该型号内径为45毫米，外径85毫米，厚度23毫米，尺寸规格符合中等负荷应用需求。
此类轴承主要承受较大的径向负荷，由于滚子与滚道为线接触，具备较高的径向承载能力和刚度，但不宜承受纯轴向载荷。NU型设计通常适用于轴的一端需自由伸缩的工况，例如传动轴、机床主轴或电机支承结构。在装配时需注意保持适当的径向游隙与润滑条件，以确保运行平稳并延长使用寿命。
该型号轴承的生产制造遵循行业通用技术标准，选材与工艺兼顾强度与耐磨性要求。在实际应用中，需根据具体工况条件综合考虑负荷特性、转速范围及环境因素，选择匹配的润滑方案与配合公差，从而优化整体机械系统的运行效率与可靠性。
N
U
2
2
0
9
W
NU：圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
2：宽度系列：宽型 2 系列，承载能力更高
2：直径系列：轻型 2 系列，尺寸承载均衡
09：内径：45 mm
W：钢板冲压冠形保持架
NU：
圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
2：
宽度系列：宽型 2 系列，承载能力更高
2：
直径系列：轻型 2 系列，尺寸承载均衡
09：
内径：45 mm
W：
钢板冲压冠形保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NU2209EM |
| 车削铜窗式 | NU2209EML | |
| 冲压钢 | NU2209W | |
| 尼龙 | NU2209ET | |

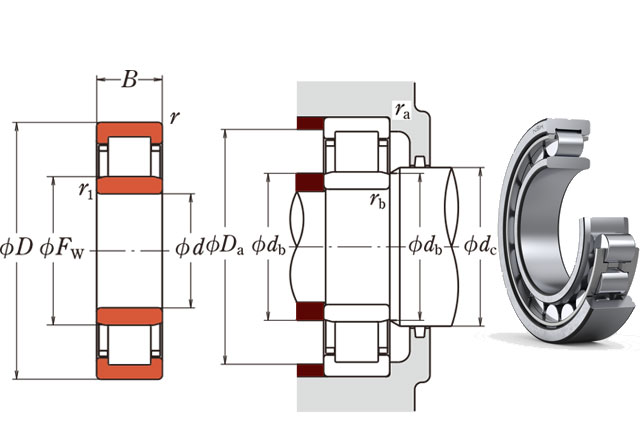

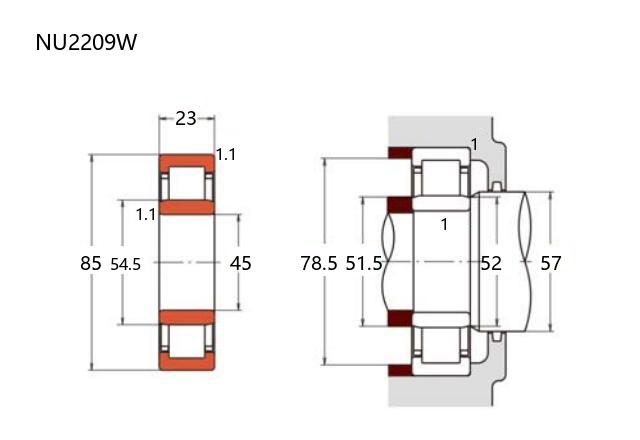

| 主要尺寸(mm) | ||
| 内径 | d |
45 |
| 外径 | D |
85 |
| 厚度 | B |
23 |
| 高可实测 | r(min) | 1.1 |
| r1(min) | 1.1 | |
| Fw | 54.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 76 |
| 基本额定静载荷 | Cor | 84.5 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 8,500 |
| 机械转速 | 12000 | |
| 脂润滑 | 6,700 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 51.5 |
| db(min) | 51.5 | |
| db(max) | 52 | |
| dc(min) | 57 | |
| dd(min) | 61 | |
| Da(max) | 78.5 | |
| ra(max) | 1 | |
| rb(max) | 1 | |
| 重量(kg) | 0.521 | |
