65BTR10ETDBLP4轴承
类型：【推力轴承 - 推力角接触球轴承】
基本尺寸：内径：65 mm，外径：100 mm，厚度：33 mm。
价格区间：￥1229.26 - ￥1438.23【详情】
后缀列表：【BTR：高速推力角接触球轴承，接触角 40°】【10：尺寸 10 系列，正常宽度，较小外径】【E：超纯净钢材质】【T：聚酰胺尼龙保持架】【DB：双列背靠背（<>）配对】【L：轻型预紧】【P4：ISO 4级精度】
65BTR10ETDBLP4属于推力角接触球轴承中的BTR系列主轴轴承，主要应用于精密机械领域。该型号轴承的基本尺寸为内径65毫米、外径100毫米、厚度33毫米，其结构设计能够同时承受轴向和径向载荷，适合高速运转工况。
该轴承采用增强型保持架设计和优化沟道几何形状，有助于提升运转稳定性并控制温升。接触角与预载荷设置经过特别调整，可在复杂受力条件下维持较高刚性。此类轴承通常使用高品质钢材制造，并经过适当的热处理工艺，以增强耐磨性和疲劳寿命。
在应用方面，65BTR10ETDBLP4常见于机床主轴、电主轴及部分高精度旋转平台。其内部游隙与精度等级符合P4级标准，适合对轴向跳动和运行平稳性有较高要求的场合。安装时需注意配合公差与润滑条件，以充分发挥其性能特点。由于采用双向推力角接触结构，该轴承在多数情况下需成对配置使用，以实现更好的载荷分布效果。
6
5
B
T
R
1
0
E
T
D
B
L
P
4
65：内径代号，公称内径：65 mm
BTR：高速推力角接触球轴承，接触角 40°
10：尺寸 10 系列，正常宽度，较小外径
E：超纯净钢材质
T：聚酰胺尼龙保持架
DB：双列背靠背（<>）配对
L：轻型预紧
P4：ISO 4级精度
65：
内径代号，公称内径：65 mm
BTR：
高速推力角接触球轴承，接触角 40°
10：
尺寸 10 系列，正常宽度，较小外径
E：
超纯净钢材质
T：
聚酰胺尼龙保持架
DB：
双列背靠背（<>）配对
L：
轻型预紧
P4：
ISO 4级精度
| 公称型号(DB/DF) | ||
| 品牌：CALOX | BTR系列 | 65BTR10ETDBLP4 |
| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 宽度 | T=(2B) | 33 |
| 高可实测 | r(min) | 1.1 |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 23.1 |
| 基本额定静载荷 | Cor | 47 |
| 极限载荷 | ||
| 轴向(KN) | 27.3 | |
| 接触角 | ||
| (度) | 40 | |
| 滚动体 | ||
| 材质 | Long Life Steel | |
| 作用点 | ||
| a(mm) | 42.5 | |
| 极限速度(rpm) | ||
| 高可计算 | 脂润滑 | 8500 |
| 油润滑 | 11100 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 72 |
| Db(max) | 95 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(DB,DF) | ||
| EL(N) | 392 | |
| L(N) | 912 | |
| 轴向刚度(DB,DF) | ||
| EL(N/μm) | 354 | |
| L(N/μm) | 473 | |
| 轴向游隙 | ||
| EL(μm) | -5 | |
| L(μm) | -10 | |
| 重量(kg) | ||
| 高可称量 | 单个 | 0.45 |
| 对装 | 0.9 | |

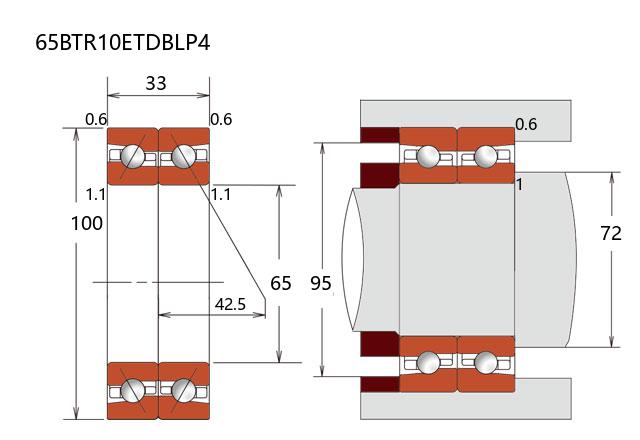

点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK 65BTR10ETYNDBLP4A轴承 BTR推力角接触球轴承 |
NSK | 65 X 100 X 33 | 华东 | 日本 | 49 | 1438.23 | ￥1229.26 | |
| NSK 65BTR10ETYNDBLP4A轴承 BTR推力角接触球轴承 |
NSK | 65 X 100 X 33 | 华东 | 日本 | 49 | 1413.65 | ￥1229.26 |
