220BTR19STDBLP4轴承
更新日期：
类型：【推力轴承 - 推力角接触球轴承】
基本尺寸：内径：220 mm，外径：300 mm，厚度：72 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【BTR：高速推力角接触球轴承，接触角 40°】【19：尺寸 19 系列，正常宽度，超小外径】【S：轴承钢材质】【T：聚酰胺尼龙保持架】【DB：双列背靠背（<>）配对】【L：轻型预紧】【P4：ISO 4级精度】
220BTR19STDBLP4是一款BTR系列推力角接触球轴承，内径220毫米，外径300毫米，厚度72毫米。该轴承设计用于承受轴向载荷及一定的径向载荷，适用于需要高精度和高速运转的工况。
在结构上，该型号采用钢球与滚道之间的角接触设计，接触角经过优化，可提升轴向刚性并减少运转中的摩擦热量。保持架采用轻质材料，有助于降低高速旋转时的离心力影响，维持运转平稳性。预载荷调整环节经过精密控制，有助于延长使用寿命并减少振动。
此类轴承常见于机床主轴、精密旋转平台等设备中，能够满足中等转速下的轴向支撑需求。安装时需注意对中精度与润滑条件，适当的维护可保障其性能稳定性。由于工况差异较大，实际应用中需结合负载与速度条件进行选型验证。
2
2
0
B
T
R
1
9
S
T
D
B
L
P
4
220：内径代号，公称内径：220 mm
BTR：高速推力角接触球轴承，接触角 40°
19：尺寸 19 系列，正常宽度，超小外径
S：轴承钢材质
T：聚酰胺尼龙保持架
DB：双列背靠背（<>）配对
L：轻型预紧
P4：ISO 4级精度
220：
内径代号，公称内径：220 mm
BTR：
高速推力角接触球轴承，接触角 40°
19：
尺寸 19 系列，正常宽度，超小外径
S：
轴承钢材质
T：
聚酰胺尼龙保持架
DB：
双列背靠背（<>）配对
L：
轻型预紧
P4：
ISO 4级精度
| 公称型号(DB/DF) | ||
| 品牌：CALOX | BTR系列 | 220BTR19STDBLP4 |

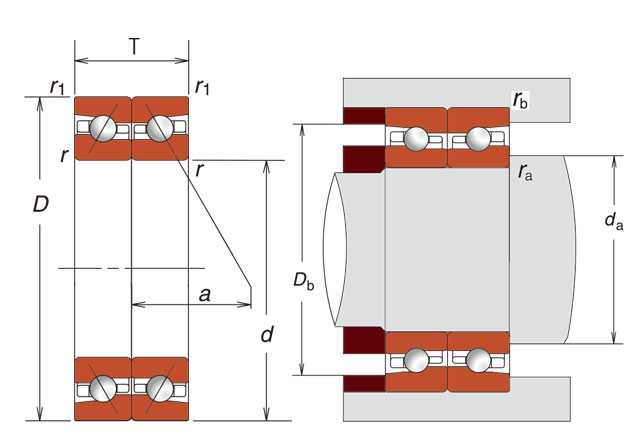

| 主要尺寸(mm) | ||
| 内径 | d | 220 |
| 外径 | D | 300 |
| 宽度 | T=(2B) | 72 |
| 高可实测 | r(min) | 2.1 |
| r1(min) | 1.1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 185 |
| 基本额定静载荷 | Cor | 595 |
| 极限载荷 | ||
| 轴向(KN) | 145 | |
| 接触角 | ||
| (度) | 40 | |
| 滚动体 | ||
| 材质 | 轴承钢 | |
| 作用点 | ||
| a(mm) | 127.6 | |
| 极限速度(rpm) | ||
| 高可计算 | 脂润滑 | 2900 |
| 油润滑 | 3700 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 237 |
| Db(max) | 290 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(DB,DF) | ||
| EL(N) | 3900 | |
| L(N) | 6850 | |
| 轴向刚度(DB,DF) | ||
| EL(N/μm) | ||
| L(N/μm) | ||
| 轴向游隙 | ||
| EL(μm) | ||
| L(μm) | ||
| 重量(kg) | ||
| 高可称量 | 单个 | 7.6 |
| 对装 | 15.2 | |
