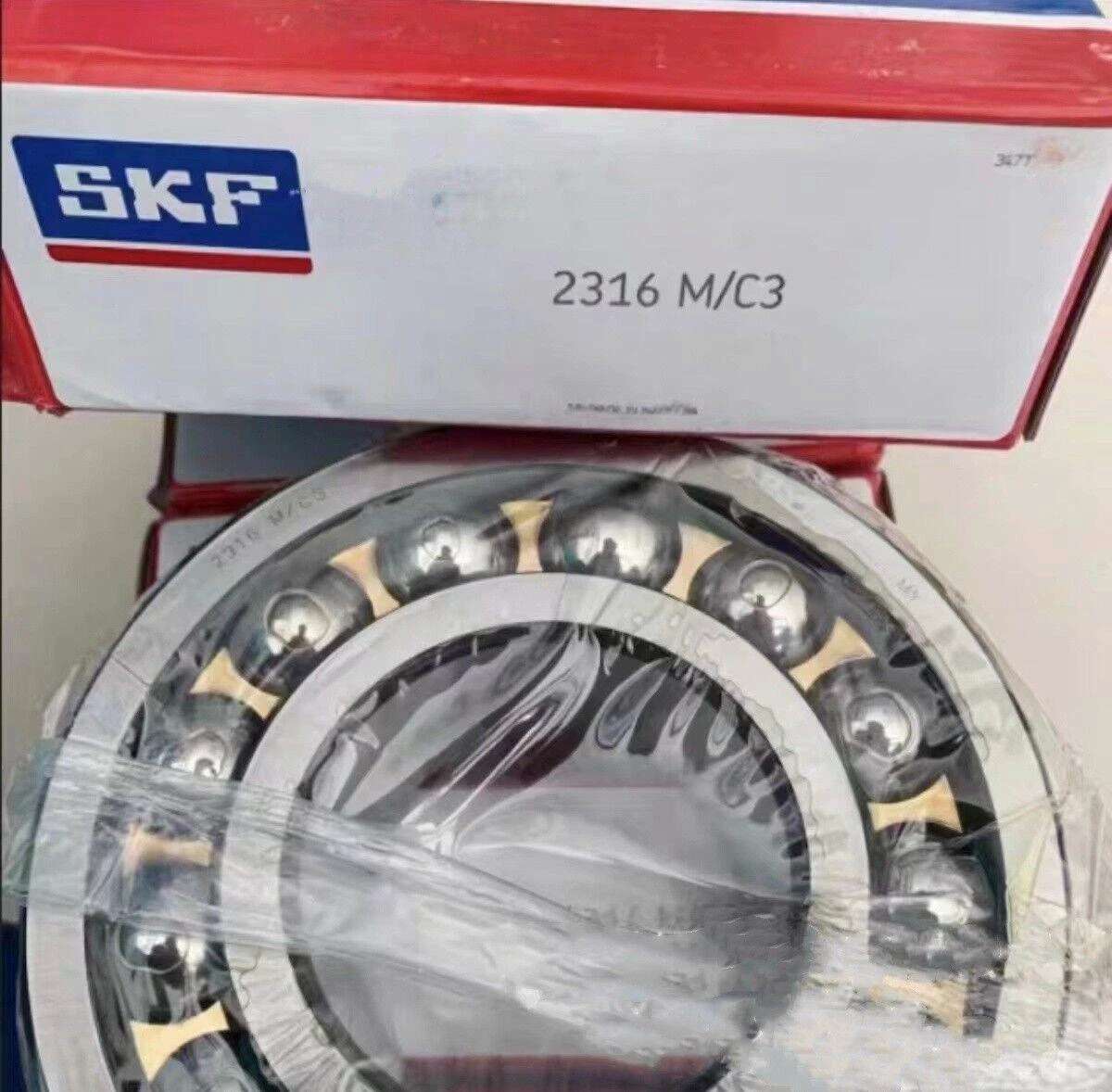

2316型调心球轴承的内径为80毫米，外径为170毫米，厚度为58毫米，对应英制尺寸约为内径3.1496英寸、外径6.6929英寸、厚度2.2835英寸。该轴承属于调心球轴承中的直孔开式结构，设计上多采用双列球体与弧形滚道组合，能够在一定范围内适应轴与座孔的相对偏斜，有助于降低安装误差或轴变形引起的附加载荷。其开式构造便于直接润滑与维护，适用于中等转速及一般载荷条件。常见的应用场景包括传动装置、风机、农业机械等工业设备，在存在轻微不对中或振动的工作环境中表现出一定的适应能力。这类轴承的选型需结合实际工况参数，综合考虑负载性质、转速范围及环境条件等因素。
2
3
1
6
2：加宽型自调心球轴承
3：尺寸系列：03系列（宽度正常，外径稍大）
16：内径：80 mm
2：
加宽型自调心球轴承
3：
尺寸系列：03系列（宽度正常，外径稍大）
16：
内径：80 mm
| 公称型号(开式） | ||
| 品牌：CALOX | 直孔型 | 2316 |

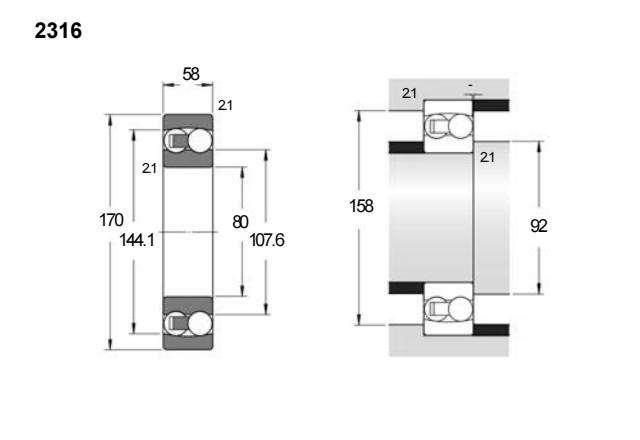

| 主要尺寸(mm) | ||
| 内径 | d |
80 |
| 外径 | D |
170 |
| 宽度 | B |
58 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 139 |
| 基本额定静载荷 | Cor | 48.5 |
| 疲劳极限载荷 | ||
| 径向 | Cur(KN) | 2.7 |
| 限速(rpm) | ||
| nG | 5700 | |
| 额定转速(rpm) | ||
| nar | 5400 | |
| 重量 | ||
| m(kg) | 6.2 | |
| 其他尺寸(mm) | ||
| 高可实测 | r(min) | 2.1 |
| D1(≈) | 144.1 | |
| D2(≈) | - | |
| d1(≈) | 107.6 | |
| d2(≈) | - | |
| b | - | |
| k | - | |
| C1(≈) | - | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 92 |
| Da(max) | 158 | |
| ra(max) | 2.1 | |
| 计算系数 | ||
| 高可出具 | e | 0.37 |
| Y1 | 1.7 | |
| Y2 | 2.62 | |
| Y0 | 1.78 | |
