NNU4948-S-K-M-SP属于超高精密圆柱滚子轴承中的NNU型结构，其设计特点为双列精密滚子与可分离式套圈组合。该型号内径尺寸为240毫米，外径为320毫米，厚度80毫米，整体尺寸设计适用于中高负载工况下的径向支撑需求。
此类轴承采用对称式滚道与保持架优化设计，在运转过程中可有效控制偏心位移，降低高速旋转时的振动影响。通过特殊热处理工艺和超精加工技术，滚子与滚道的接触面积得到合理分配，既保证了承载性能，又控制了摩擦温升。后缀标识中的SP等级代表该产品经过特殊选配，在预紧力调节和运行游隙方面具有更严格的公差控制。
NNU结构轴承多用于需要高刚性支撑的工业设备领域，例如精密机床主轴、大型电机转轴或测试设备旋转单元。其双列滚子布局在承受径向负荷的同时，也能适应一定的轴向位移。该型号在设计时考虑了润滑剂流通路径，便于在持续运转工况下维持油膜稳定性。值得注意的是，实际使用中需根据设备技术要求配合适当的安装方式和润滑方案。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4948-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4948-S-K-M-SP |

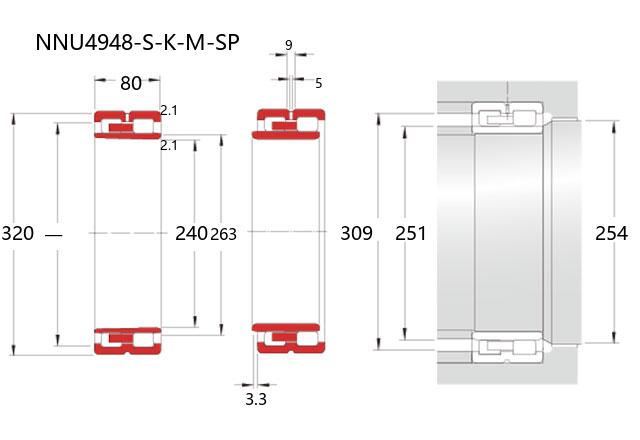

| 主要尺寸(mm) | ||
| 内径 | d | 240 |
| 外径 | D | 320 |
| 宽度 | B | 80 |
| r(min) | 2.1 | |
| Fw(Ref.) | 263 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 720 |
| 基本额定静载荷 | Cor | 1450 |
| 限制速度(rpm) | ||
| 脂润滑 | 2400 | |
| 油润滑 | 2900 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.3 |
| 安装尺寸(mm) | ||
| da(min) | 251 | |
| d1a(min) | 254 | |
| Da(max) | 309 | |
| Da(min) | － | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 25 |
| 锥孔型 | CC9(max) | 50 |
| 锥孔型 | CC0(min) | 40 |
| 锥孔型 | CC0(max) | 65 |
| 锥孔型 | CC1(min) | 50 |
| 锥孔型 | CC1(max) | 100 |
| 直孔型 | CC1(min) | 15 |
| 直孔型 | CC1(max) | 50 |
| 润滑孔尺寸(mm) | ||
| dh | 5 | |
| w | 9 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 16.2 | |
