NNU4944-S-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：220 mm，外径：300 mm，厚度：80 mm。
价格区间：￥6361.7 - ￥7379.57【详情】
NNU4944-S-M-SP是一款超高精密圆柱滚子轴承，属于NNU型结构设计。该型号轴承的基本尺寸为内径220毫米、外径300毫米、厚度80毫米，适用于高精度及重载荷工况下的设备应用。其结构采用双列滚子与整体式外圈组合，具备较高的径向刚性和运转稳定性，能够有效控制机械系统中的径向位移。
该轴承通常应用于对旋转精度要求较高的场景，例如精密机床主轴、大型电机或特定工业传动装置。制造过程中采用精选材料与特殊热处理工艺，结合精密磨削技术，确保其在长期运行中保持尺寸稳定性与耐磨性。同时，其内部游隙和滚道几何形状经过优化设计，可降低振动与噪音，适应中高速运转环境。
在安装与维护时需注意配合表面的加工精度及润滑条件，以充分发挥其性能潜力。该型号轴承作为精密传动部件，在工业装备领域具有广泛的应用价值。

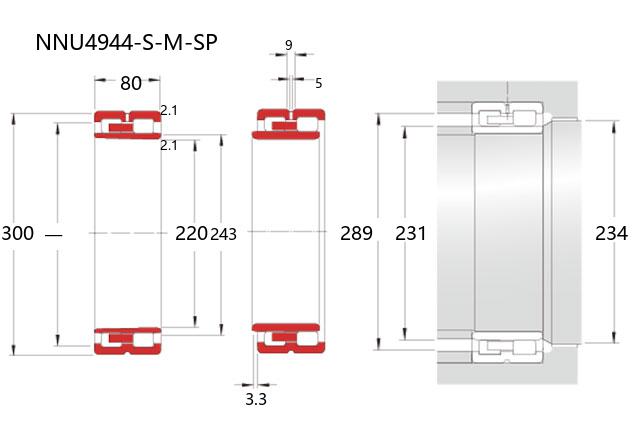

| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4944-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4944-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 220 |
| 外径 | D | 300 |
| 宽度 | B | 80 |
| r(min) | 2.1 | |
| Fw(Ref.) | 243 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 690 |
| 基本额定静载荷 | Cor | 1330 |
| 限制速度(rpm) | ||
| 脂润滑 | 2500 | |
| 油润滑 | 3100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.3 |
| 安装尺寸(mm) | ||
| da(min) | 231 | |
| d1a(min) | 234 | |
| Da(max) | 289 | |
| Da(min) | － | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 20 |
| 锥孔型 | CC9(max) | 45 |
| 锥孔型 | CC0(min) | 35 |
| 锥孔型 | CC0(max) | 60 |
| 锥孔型 | CC1(min) | 45 |
| 锥孔型 | CC1(max) | 90 |
| 直孔型 | CC1(min) | 15 |
| 直孔型 | CC1(max) | 50 |
| 润滑孔尺寸(mm) | ||
| dh | 5 | |
| w | 9 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 15.2 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NNU4944轴承 精密圆柱滚子轴承 |
NSK | 220.00 X 300.00 X 80.00 | 华东 | 日本 | 2 | 7379.57 | ￥6361.7 | |
