NNU4940-S-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】

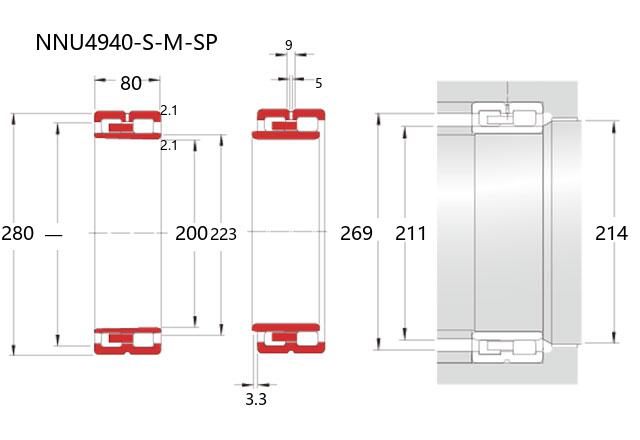

基本尺寸：内径：200 mm，外径：280 mm，厚度：80 mm。
价格区间：￥7871.85 - ￥8816.47【详情】
NNU4940-S-M-SP属于超高精密圆柱滚子轴承中的NNU型结构。该型号轴承内径为200毫米，外径达280毫米，厚度为80毫米。此类设计采用双列精密滚子与可分离式套圈组合，能够有效承受双向的径向载荷，具备较高的刚性及运转精度。
由于采用优化的内部轮廓与特殊保持架设计，该轴承在高速工况下仍能维持较低的温升和振动水平。针对安装要求，其可分离特性便于现场装配与调整，同时允许轴与壳体采用过盈配合，有助于提升系统整体稳定性。
该型号轴承适用于对旋转精度和刚性有严格要求的工业领域，常见于精密机床主轴、大型电机及特定传动装置中。此外，其设计兼顾了使用寿命与维护便捷性，在正常工况与适当润滑条件下能够保障长期稳定运行，是高性能机械传动系统中的关键基础部件之一。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4940-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4940-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 200 |
| 外径 | D | 280 |
| 宽度 | B | 80 |
| r(min) | 2.1 | |
| Fw(Ref.) | 223 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 655 |
| 基本额定静载荷 | Cor | 1220 |
| 限制速度(rpm) | ||
| 脂润滑 | 3200 | |
| 油润滑 | 3800 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.3 |
| 安装尺寸(mm) | ||
| da(min) | 211 | |
| d1a(min) | 214 | |
| Da(max) | 269 | |
| Da(min) | － | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 20 |
| 锥孔型 | CC9(max) | 40 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 40 |
| 锥孔型 | CC1(max) | 80 |
| 直孔型 | CC1(min) | 15 |
| 直孔型 | CC1(max) | 45 |
| 润滑孔尺寸(mm) | ||
| dh | 5 | |
| w | 9 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 14 | |
