NNU4936-S-M-SP属于超高精密圆柱滚子轴承中的NNU型设计，其结构特点为双列滚子与分离式套圈组合，能够有效承受较大的径向负荷和一定的双向轴向载荷。该型号内径尺寸为180毫米，外径尺寸为250毫米，厚度为69毫米，尺寸规格适用于中等载荷高精度场景。
此类轴承采用对称的自锁圈设计，增强了旋转精度和运行稳定性，同时降低了摩擦损耗。由于采用高纯净钢材及特殊热处理工艺，轴承在高速运转条件下仍能保持尺寸稳定性与耐磨性。NNU型结构多用于机床主轴、精密齿轮箱及工业传动系统，在需要高刚性、低振动和长寿命的场合有较多应用。
该型号后缀中的标识符体现了其特殊的精度等级与技术规范，制造过程中采用针对性的游隙控制与表面处理，进一步优化了动态性能。在安装时需配合适当的润滑与对中措施，以确保其性能得到充分发挥。此类轴承在工业领域的使用，有助于提升设备运行的可靠性与效率。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4936-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4936-S-K-M-SP |

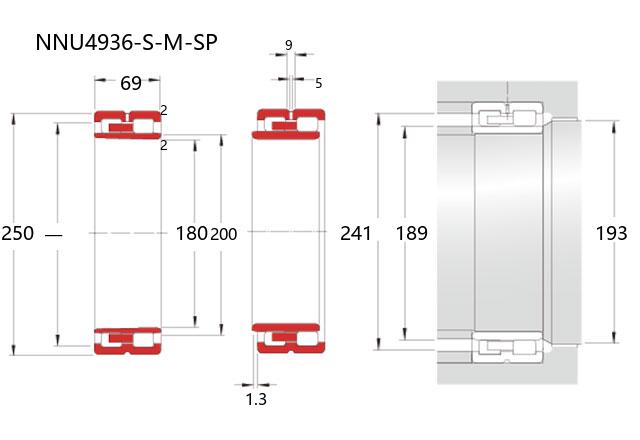

| 主要尺寸(mm) | ||
| 内径 | d | 180 |
| 外径 | D | 250 |
| 宽度 | B | 69 |
| r(min) | 2 | |
| Fw(Ref.) | 200 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 550 |
| 基本额定静载荷 | Cor | 1020 |
| 限制速度(rpm) | ||
| 脂润滑 | 3500 | |
| 油润滑 | 4200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 189 | |
| d1a(min) | 193 | |
| Da(max) | 241 | |
| Da(min) | － | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 75 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 40 |
| 润滑孔尺寸(mm) | ||
| dh | 5 | |
| w | 9 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 9.55 | |
