NNU4934-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：170 mm，外径：230 mm，厚度：60 mm。
价格区间：￥4527.94 - ￥5976.88【详情】
NNU4934-S-K-M-SP属于超高精密圆柱滚子轴承中的NNU型设计，其结构采用双列滚子与分离式内圈组合，适用于承受以径向负荷为主的工况。该型号内径为170毫米，外径230毫米，厚度60毫米，尺寸设计兼顾高刚性与紧凑空间需求。
此类轴承通过优化滚子与滚道的接触轮廓，有效降低运转时的摩擦温升，同时保持架结构增强了高速运转稳定性。SP级精度确保其在严苛工况下仍具备优异的旋转同步性与运行平稳度。NNU型结构特点在于外圈可分离，便于安装维护，且允许轴与轴承座采用过盈配合，有助于提升系统整体刚性。
典型应用领域包括高精度机床主轴、工业齿轮箱主轴支撑及大型旋转设备。在选型时需注意配合公差与润滑条件的匹配性，长期使用中建议配合状态监测以维持性能稳定性。该型号的设计侧重在高速、高精度场景中实现可靠的径向支撑与动态响应能力。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4934-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4934-S-K-M-SP |

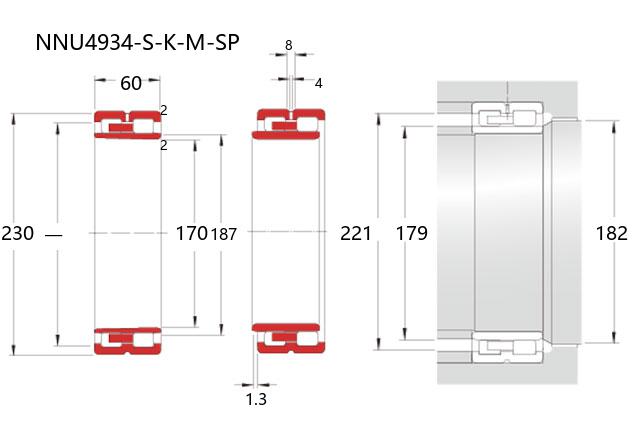

| 主要尺寸(mm) | ||
| 内径 | d | 170 |
| 外径 | D | 230 |
| 宽度 | B | 60 |
| r(min) | 2 | |
| Fw(Ref.) | 187 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 435 |
| 基本额定静载荷 | Cor | 805 |
| 限制速度(rpm) | ||
| 脂润滑 | 3800 | |
| 油润滑 | 4500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 179 | |
| d1a(min) | 182 | |
| Da(max) | 221 | |
| Da(min) | － | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 75 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 40 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 6.5 | |
