NNU4932-S-K-M-SP属于超高精密圆柱滚子轴承中的NNU型设计。该类型轴承采用双列精密滚子结构，内外圈可分离且带有活动挡边，能够有效补偿轴与壳体间的对中误差。其内外径尺寸分别为160mm与220mm，厚度为60mm，对应英制尺寸约为6.299英寸×8.661英寸×2.362英寸。
此类轴承通过特殊材质与优化轮廓设计，在高速运转条件下仍能维持稳定的刚性表现。采用S-K-M-SP后缀组合，通常表示该产品经过特殊热处理、精度等级达到SP超精密标准，并配置定制化保持架与游隙组别。这些特性使其适用于存在复合载荷的中高速工况，常见于精密机床主轴、大型电机或特定工业传动设备。
由于采用非对称滚道与优化接触角设计，该结构在承受径向负荷的同时可适应一定程度的轴向位移。实际应用中需配合润滑系统与温度监控措施，以充分发挥其精度保持能力与使用寿命潜力。选型时建议结合具体设备接口形式与动态载荷谱进行综合评估。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4932-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4932-S-K-M-SP |

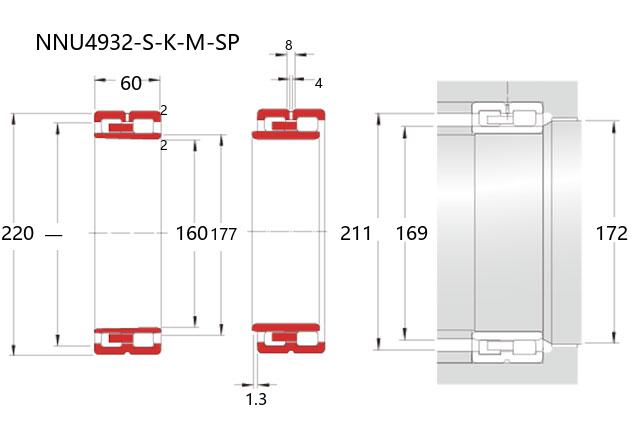

| 主要尺寸(mm) | ||
| 内径 | d | 160 |
| 外径 | D | 220 |
| 宽度 | B | 60 |
| r(min) | 2 | |
| Fw(Ref.) | 177 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 420 |
| 基本额定静载荷 | Cor | 760 |
| 限制速度(rpm) | ||
| 脂润滑 | 4000 | |
| 油润滑 | 4800 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 169 | |
| d1a(min) | 172 | |
| Da(max) | 211 | |
| Da(min) | － | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 65 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 6.18 | |
