NNU4930-S-K-M-SP属于超高精密圆柱滚子轴承中的NNU型设计，其主要结构特征为双列精密滚子与实体黄铜保持架的组合。该型号内径尺寸为150毫米，外径210毫米，厚度60毫米，尺寸设计兼顾径向负荷承载能力与结构紧凑性。通过优化滚子与滚道的几何匹配，该轴承在运转过程中可有效控制振动波动，适用于中等转速工况下的高刚性支承场景。
在制造工艺方面，该产品采用真空脱气钢材作为基础材质，并实施分级热处理工艺以提升材料稳定性。其内外圈滚道经过超精研磨处理，工作表面具有较低的粗糙度参数，有助于形成稳定的润滑膜层。实体保持架结构在高速工况下具有优良的引导特性，配合特殊的内部游隙设定，使轴承在温升控制方面表现稳定。
该型号常见于精密机床主轴、工业齿轮箱及特种电机等设备，特别适合需要同时承受径向负荷与轻微力矩复合作用的安装部位。在使用过程中需注意配合面的加工精度保障，并建议采用循环油润滑系统以维持长效运行精度。通过适当的预紧力调整和定期维护，可保持轴承工作性能处于较佳状态。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4930-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4930-S-K-M-SP |

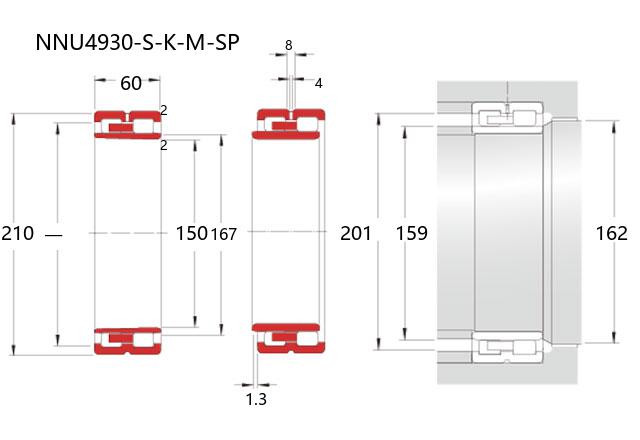

| 主要尺寸(mm) | ||
| 内径 | d | 150 |
| 外径 | D | 210 |
| 宽度 | B | 60 |
| r(min) | 2 | |
| Fw(Ref.) | 167 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 405 |
| 基本额定静载荷 | Cor | 715 |
| 限制速度(rpm) | ||
| 脂润滑 | 4200 | |
| 油润滑 | 5000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 159 | |
| d1a(min) | 162 | |
| Da(max) | 201 | |
| Da(min) | － | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 65 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 5.85 | |
