NNU4926-S-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：130 mm，外径：180 mm，厚度：50 mm。
价格区间：￥3457.95 - ￥4771.97【详情】
NNU4926-S-M-SP属于超高精密圆柱滚子轴承中的NNU型设计。该型号采用内圈无挡边结构，两侧配有活动挡圈，能够有效隔离滚子与引导边缘的直接接触，降低摩擦热量的产生。其内径为130mm，外径180mm，厚度50mm，紧凑的尺寸设计适用于对空间要求较高的精密设备。
这类轴承通过优化滚子与滚道的接触轮廓，实现了载荷分布的均匀化，特别适合承受以径向力为主的工况。其内部结构经过特殊修形处理，在高速运转条件下仍能保持稳定的旋转精度。同时，对称式滚子布局增强了轴系的调心补偿能力，可适应一定范围内的安装误差。
在制造工艺方面，该型号采用真空脱气钢材作为基础材料，并通过分级淬火工艺提升零件表面的耐磨性能。所有滚动体均经过多道精研工序，最终形成的镜面效果可进一步降低运转噪声。此类轴承常见于高精度机床主轴、航空航天测试设备等对旋转精度有严格要求的领域，能够满足长期连续运转的可靠性需求。

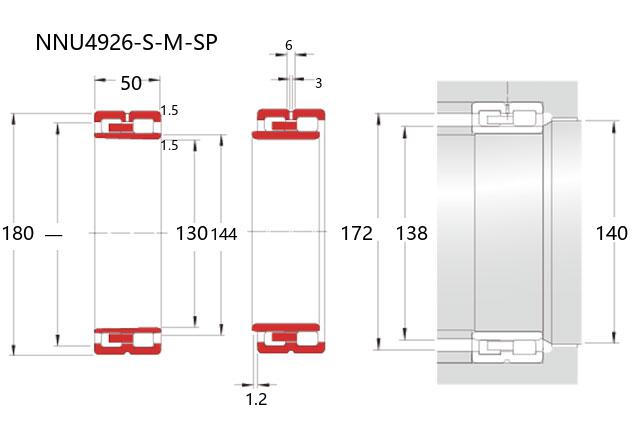

| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4926-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4926-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 130 |
| 外径 | D | 180 |
| 宽度 | B | 50 |
| r(min) | 1.5 | |
| Fw(Ref.) | 144 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 315 |
| 基本额定静载荷 | Cor | 545 |
| 限制速度(rpm) | ||
| 脂润滑 | 4900 | |
| 油润滑 | 5900 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 138 | |
| d1a(min) | 140 | |
| Da(max) | 172 | |
| Da(min) | － | |
| ra(max) | 1.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 30 |
| 锥孔型 | CC0(min) | 25 |
| 锥孔型 | CC0(max) | 40 |
| 锥孔型 | CC1(min) | 30 |
| 锥孔型 | CC1(max) | 60 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 3 | |
| w | 6 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 3.48 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NNU4926轴承 精密圆柱滚子轴承 |
NSK | 130.00 X 180.00 X 50.00 | 华东 | 日本 | 10 | 4771.97 | ￥3457.95 | |
