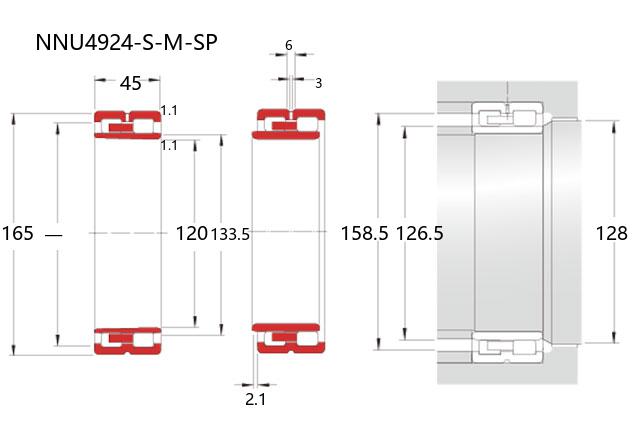

NNU4924-S-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：45 mm。
价格区间：￥892.81 - ￥937.45【详情】
NNU4924-S-M-SP是一款超高精密圆柱滚子轴承，属于NNU型结构设计。该型号轴承的内径为120毫米，外径为165毫米，厚度为45毫米，尺寸规格适用于空间紧凑且对旋转精度要求较高的应用场合。
NNU型轴承采用分离式设计，内圈可独立拆卸，便于安装和维护。其结构能够有效承受较大的径向负荷，并适应一定的轴向位移。在运行过程中，该轴承表现出较高的刚性和旋转精度，有助于降低摩擦损耗。
此类轴承多用于机床主轴、精密旋转工作台等设备，在高速运转条件下仍可保持平稳性能。选型时需综合考虑负荷条件、转速范围及安装环境等因素，确保匹配实际应用需求。通过适当的润滑与维护，可支持设备长期稳定运行。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4924-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4924-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 宽度 | B | 45 |
| r(min) | 1.1 | |
| Fw(Ref.) | 133.5 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 211 |
| 基本额定静载荷 | Cor | 360 |
| 限制速度(rpm) | ||
| 脂润滑 | 5300 | |
| 油润滑 | 6400 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.1 |
| 安装尺寸(mm) | ||
| da(min) | 126.5 | |
| d1a(min) | 128 | |
| Da(max) | 158.5 | |
| Da(min) | － | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 3 | |
| w | 6 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 2.59 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NNU4924轴承 精密圆柱滚子轴承 |
NSK | 120.00 X 165.00 X 45.00 | 华东 | 日本 | 1 | 937.45 | ￥892.81 | |
