NNU4924-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：45 mm。
价格区间：￥3019.84 - ￥4799.74【详情】
NNU4924-S-K-M-SP是一款超高精密圆柱滚子轴承，属于NNU型设计结构。该型号采用双列精密滚子布局，内圈无挡边且外圈带双挡边，能够有效适应双向轴向载荷，并具备良好的径向承载性能。其内径为120毫米，外径165毫米，厚度为45毫米，整体尺寸设计适用于中等负荷、高旋转精度的应用场景。
该轴承在材料与制造工艺上注重精度控制，内部结构经过优化，可减小运行中的摩擦与温升，有助于维持设备在高速运转状态下的稳定性。由于其精密特性，常应用于机床主轴、高精度旋转工作台及某些专用传动系统，在提升设备动态精度与使用寿命方面具备一定潜力。
NNU型结构在安装与调整中需注意配合公差与润滑条件，以充分发挥其性能优势。此类轴承适用于对旋转平稳性与定位精度有较高要求的工业领域，是精密机械传动部件中的重要选项之一。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4924-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4924-S-K-M-SP |

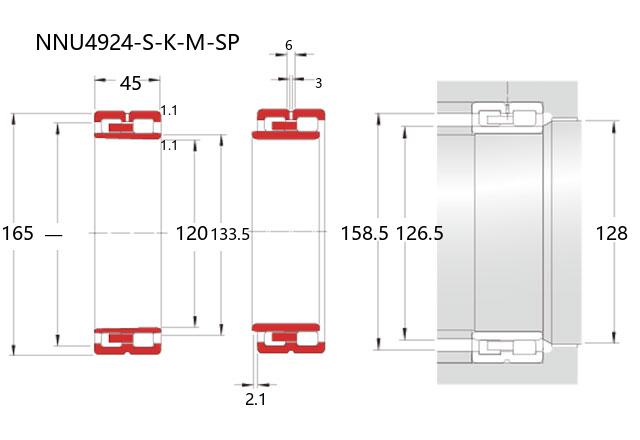

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 宽度 | B | 45 |
| r(min) | 1.1 | |
| Fw(Ref.) | 133.5 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 211 |
| 基本额定静载荷 | Cor | 360 |
| 限制速度(rpm) | ||
| 脂润滑 | 5300 | |
| 油润滑 | 6400 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.1 |
| 安装尺寸(mm) | ||
| da(min) | 126.5 | |
| d1a(min) | 128 | |
| Da(max) | 158.5 | |
| Da(min) | － | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 3 | |
| w | 6 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 2.59 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NNU4924KR轴承 精密圆柱滚子轴承 |
NSK | 120.00 X 165.00 X 45.00 | 华东 | 日本 | 4 | 3352.02 | ￥3019.84 | |
| NTN NNU4924KC1NAP4轴承 精密圆柱滚子 |
NTN | 120 X 165 X 45 | 华北 | 日本 | 4 | 4799.74 | ￥3934.21 | |
