NNU4920-S-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】

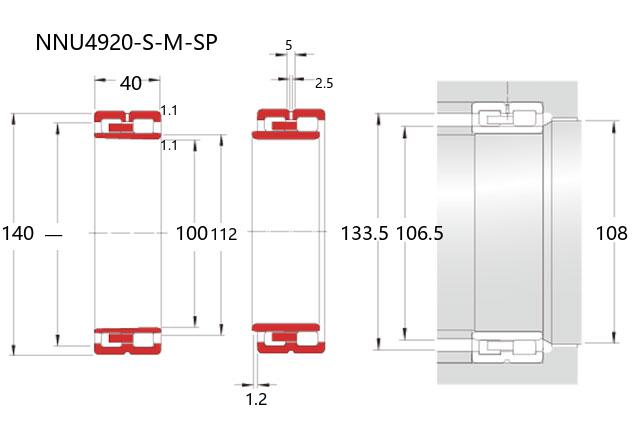

基本尺寸：内径：100 mm，外径：140 mm，厚度：40 mm。
价格区间：￥843.73 - ￥3826.96【详情】
NNU4920-S-M-SP是一款超高精密圆柱滚子轴承，属于NNU型双列圆柱滚子结构，专为高精度工况设计。该型号轴承的基本尺寸为内径100毫米、外径140毫米、厚度40毫米。其结构采用内圈无挡边及双滚道设计，能够有效适应轴与座孔的相对位移，具备较强的径向负荷承载能力和一定的调心补偿性能。
在材料与工艺方面，该轴承选用高品质钢材，并经过特殊热处理及超精加工，以确保尺寸稳定性和运行平稳度。其保持架采用轻量化设计与精准引导，有助于减少摩擦发热并提高极限转速。同时，轴承在出厂前经过严格的精度检测与振动等级筛选，符合精密机械对低噪音、低振动的使用需求。
NNU4920-S-M-SP适用于机床主轴、精密齿轮箱、高速电机及测量仪器等设备。该型号轴承在安装时对轴与轴承座的几何精度及配合公差有较高要求，正确的润滑与对中可进一步延长其使用寿命，维持运行精度。此类轴承在工业传动与精密定位领域具有较为广泛的应用。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4920-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU4920-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 宽度 | B | 40 |
| r(min) | 1.1 | |
| Fw(Ref.) | 112 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 178 |
| 基本额定静载荷 | Cor | 295 |
| 限制速度(rpm) | ||
| 脂润滑 | 6300 | |
| 油润滑 | 7500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 106.5 | |
| d1a(min) | 108 | |
| Da(max) | 133.5 | |
| Da(min) | － | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.75 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NNU4920轴承 精密圆柱滚子轴承 |
NSK | 100.00 X 140.00 X 40.00 | 华东 | 日本 | 8 | 1147.47 | ￥843.73 | |
| NSK NNU4920轴承 精密圆柱滚子轴承 |
NSK | 100.00 X 140.00 X 40.00 | 华东 | 日本 | 3 | 3314.6 | ￥2473.58 | |
| NSK NNU4920轴承 精密圆柱滚子轴承 |
NSK | 100.00 X 140.00 X 40.00 | 华东 | 日本 | 1 | 3826.96 | ￥2899.21 | |
