NNU4920-S-K-M-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：40 mm。
价格区间：￥2311.65 - ￥5592.93【详情】
前缀列表：【NNU：双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【-S：外圈带油孔】【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
NNU4920-S-K-M-SP属于超高精密圆柱滚子轴承中的NNU型结构。该型号轴承内径为100mm，外径140mm，厚度40mm，采用分离式设计，内外圈可独立安装，便于维护和调整。此类轴承多用于高精度旋转场合，能够承受较大的径向负荷，并通过优化滚子与滚道的接触方式降低运转摩擦。
由于采用特殊保持架设计和精选材料，该轴承在高速工况下仍能保持稳定的旋转精度。其内外圈挡边结构增强了轴向定位能力，同时允许在限定范围内适应轴的微量位移。通常适用于精密机床主轴、高速电机及测量仪器等对运转平稳性要求较高的设备。
在安装时需注意配合公差与润滑条件，适当的预紧力可进一步提升系统刚性。储存及使用过程中需避免污染与锈蚀，以维持其长期精度特性。此类轴承的性能实现依赖于整体机械系统的协同设计与精密制造工艺。
N
N
U
4
9
2
0
-
S
-
K
-
M
-
S
P
NNU：双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：直径系列：超轻 9 系列
20：内径：100 mm
-S：外圈带油孔
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
NNU：
双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：
宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：
直径系列：超轻 9 系列
20：
内径：100 mm
-S：
外圈带油孔
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4920-S-M-SP |
| 锥孔型 | NNU4920-S-K-M-SP | |

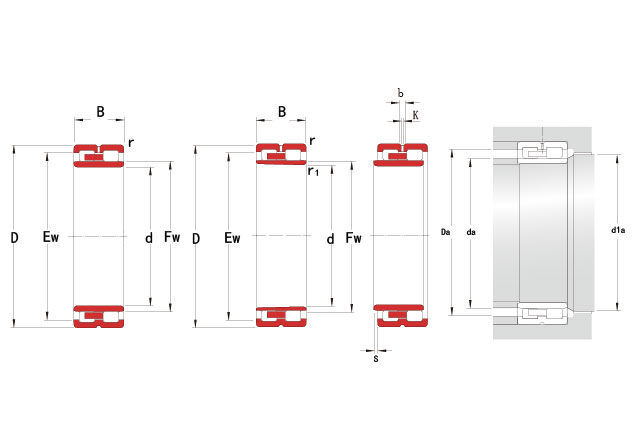

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 宽度 | B | 40 |
| 高可实测 | r(min) | 1.1 |
| Fw(Ref.) | 112 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 178 |
| 基本额定静载荷 | Cor | 295 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 6300 |
| 油润滑 | 7500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 106.5 |
| d1a(min) | 108 | |
| Da(max) | 133.5 | |
| Da(min) | － | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| CC9(max) | 25 | |
| CC0(min) | 20 | |
| CC0(max) | 35 | |
| CC1(min) | 25 | |
| CC1(max) | 45 | |
| 直孔型 | CC1(min) | 10 |
| CC1(max) | 30 | |
| 润滑孔尺寸(mm) | ||
| 高可实测 | dh | 2.5 |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.75 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NNU4920KR轴承 精密圆柱滚子轴承 |
NSK | 100.00 X 140.00 X 40.00 | 华东 | 日本 | 5 | 3583.16 | ￥2674 | |
| FAG NNU4920-S-K-M-SP轴承 精密圆柱滚子轴承 |
FAG | 100 X 140 X 40 | 华东 | 德国 | 22 | 3655.09 | ￥2855.54 | |
| SKF NNU 4920 BK/SPW33轴承 精密圆柱滚子轴承 |
SKF | 100 X 140 X 40 | 华东 | 进口 | 3 | 5592.93 | ￥4302.25 | |
| NSK NNU4920KR轴承 精密圆柱滚子轴承 |
NSK | 100.00 X 140.00 X 40.00 | 华东 | 日本 | 6 | 2496.58 | ￥2311.65 | |
| FAG NNU4920-S-K-M-SP-J15M轴承 精密圆柱滚子轴承 |
FAG | 100 X 140 X 40 | 华东 | 德国 | 1 | 3156.88 | ￥2869.89 |
