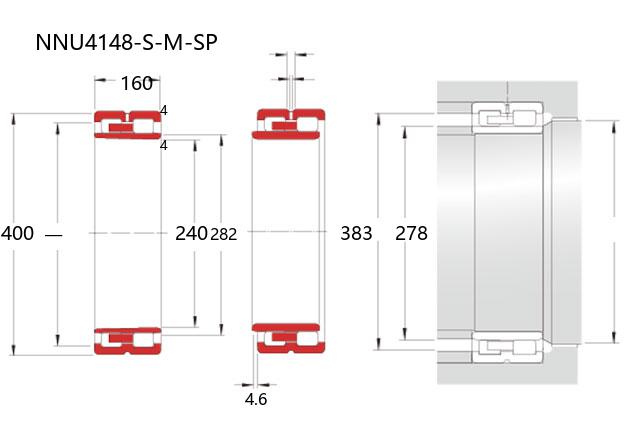

NNU4148-S-M-SP属于超高精密圆柱滚子轴承中的NNU型结构设计。其基本参数为内径240毫米、外径400毫米以及厚度160毫米。此类轴承采用双列精密滚子与可分离式套圈组合，能够有效支撑径向载荷并适应一定的偏心运行条件。
在结构特性方面，NNU型设计通过保持架对滚子群实现精确引导，配合SP级制造标准，确保了运转过程中的平稳性与定位精度。该型号采用的优化轮廓接触设计有助于降低应力集中，同时特殊游隙配置为高速工况提供了适应性保障。
此类轴承主要适用于高精度旋转系统，常见于大型机床主轴、工业齿轮箱及专业传动装置等场景。其设计支持双向轴向位移调节能力，在温度变化工况下可保持预紧稳定性。选型时需结合具体负载分布、转速参数及润滑条件进行综合评估，以确保匹配设备运行需求。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4148-S-M-SP |
| 双列NNU型 | 锥孔型 | — |
| 主要尺寸(mm) | ||
| 内径 | d | 240 |
| 外径 | D | 400 |
| 宽度 | B | 160 |
| r(min) | 4 | |
| Fw(Ref.) | 282 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1970 |
| 基本额定静载荷 | Cor | 3580 |
| 限制速度(rpm) | ||
| 脂润滑 | 1900 | |
| 油润滑 | 2300 | |
| 允许位移 | ||
| 轴向 | s(mm) | 4.6 |
| 安装尺寸(mm) | ||
| da(min) | 278 | |
| d1a(min) | ||
| Da(max) | 383 | |
| Da(min) | 350 | |
| ra(max) | 3 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 82.1 | |
