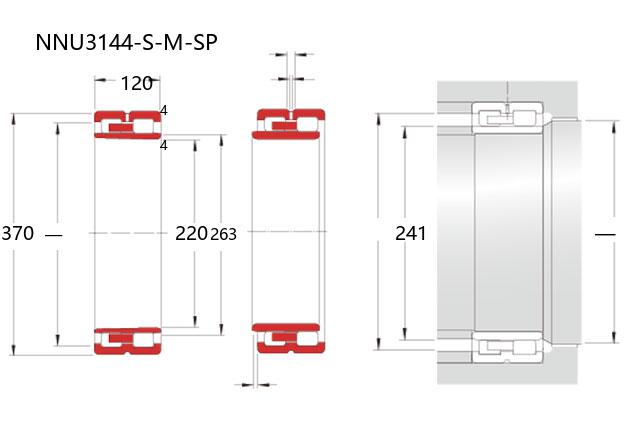

NNU3144-S-M-SP属于超高精密圆柱滚子轴承中的NNU型结构。该型号轴承内径为220毫米，外径370毫米，厚度120毫米，采用双列滚子与分离式设计，能够有效承担径向载荷并适应较高的转速工况。其内外圈可分离的特点便于安装与维护，同时通过优化滚道与滚动体几何形状，降低了运转时的摩擦损耗。
此类轴承通常选用高品质钢材，并经过特殊热处理及表面精加工工艺，以确保尺寸稳定性与长期运行精度。在应用中，该型号适用于需要高刚性和精确旋转的场合，例如精密机床主轴、工业齿轮箱及大型电机等设备。其设计注重控制振动与噪音，有助于提升整体设备运行的平稳性。
由于采用精密制造标准，该轴承在连续运转条件下仍能维持良好的工作性能，适合对旋转精度有严格要求的工业场景。使用过程中需注意配合公差与润滑条件，以充分发挥其技术特性。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU3144-S-M-SP |
| 双列NNU型 | 锥孔型 | — |
| 主要尺寸(mm) | ||
| 内径 | d | 220 |
| 外径 | D | 370 |
| 宽度 | B | 120 |
| r(min) | 4 | |
| Fw(Ref.) | 263 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1050 |
| 基本额定静载荷 | Cor | 1810 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 241 | |
| d1a(min) | — | |
| Da(max) | ||
| Da(min) | 346 | |
| ra(max) | 3 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 52.3 | |
