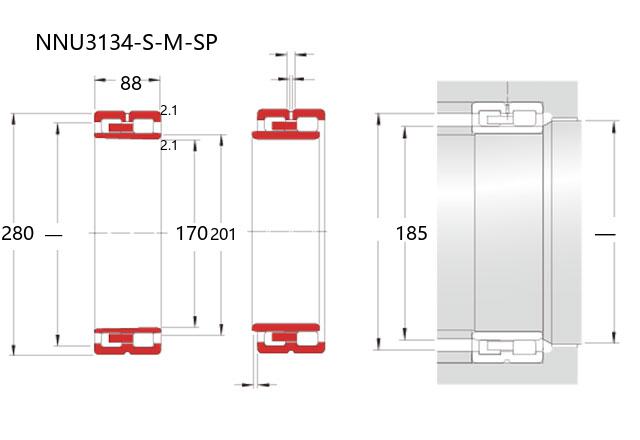

NNU3134-S-M-SP是一种超高精密圆柱滚子轴承，属于NNU型结构设计。该轴承内径为170毫米，外径280毫米，厚度88毫米，尺寸规格适用于中重型机械设备的安装需求。其结构特点为双列滚子与可分离式设计，内圈带双挡边且无挡边，便于安装维护并增强轴向位移补偿能力。
此类轴承选用高品质钢材与精密加工工艺，具备较高的径向承载能力和运转稳定性。通过优化滚子与滚道轮廓设计，有效降低运转噪音与振动水平。特殊的热处理工艺与表面处理技术进一步提升了耐磨性和疲劳寿命。
NNU型轴承主要应用于工作母机主轴、大型齿轮箱及高精度回转支撑系统等场景。在满足特定预紧力和润滑条件下，能保持稳定的旋转精度。该型号的密封组件可有效防止污染物侵入，延长使用寿命。选型时需结合具体工况参数进行综合评估，确保与设备运行要求相匹配。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU3134-S-M-SP |
| 双列NNU型 | 锥孔型 | — |
| 主要尺寸(mm) | ||
| 内径 | d | 170 |
| 外径 | D | 280 |
| 宽度 | B | 88 |
| r(min) | 2.1 | |
| Fw(Ref.) | 201 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 635 |
| 基本额定静载荷 | Cor | 1050 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 185 | |
| d1a(min) | — | |
| Da(max) | ||
| Da(min) | 263 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 21.4 | |
