NNU3028-S-M-SP属于超高精密圆柱滚子轴承中的NNU型设计，其结构特点为双列精密滚子布局，能够有效承担径向载荷与部分力矩载荷。该型号内径尺寸为140毫米，外径210毫米，厚度53毫米，尺寸配置兼顾承载能力与结构紧凑性。
此类轴承采用分离式设计，便于安装维护与轴向游隙调整。通过优化滚道与滚子的几何匹配，可显著降低运行振动噪声，S-M-SP后缀代表轴承在材料处理、制造公差及运行稳定性方面达到较高标准，适用于对旋转精度有严格要求的工况。
典型应用场景包括高精度机床主轴、大型医疗影像设备旋转组件及精密测试仪器传动系统。在合理润滑与安装条件下，该型号轴承可发挥良好的动态性能，并在中等转速范围内保持稳定的运行精度。选型时需结合具体负载分布与热管理条件进行综合评估。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU3028-S-M-SP |
| 双列NNU型 | 锥孔型 | — |

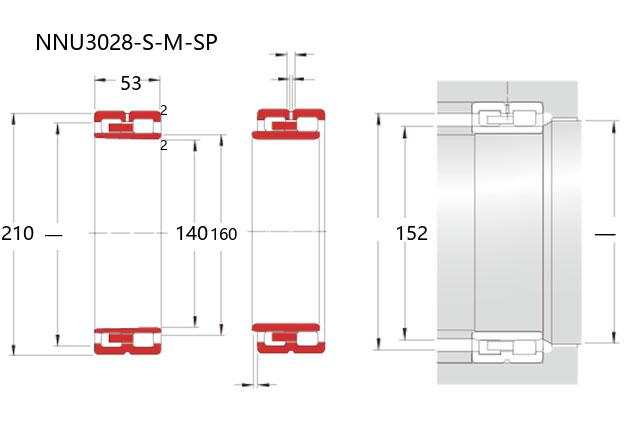

| 主要尺寸(mm) | ||
| 内径 | d | 140 |
| 外径 | D | 210 |
| 宽度 | B | 53 |
| r(min) | 2 | |
| Fw(Ref.) | 160 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 298 |
| 基本额定静载荷 | Cor | 515 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 152 | |
| d1a(min) | — | |
| Da(max) | ||
| Da(min) | 196 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 6.38 | |
