NNU3022-S-M-SP属于超高精密圆柱滚子轴承中的NNU型结构。该轴承内径为110毫米，外径170毫米，厚度45毫米，采用双列滚子与分离式设计，能够有效承受较高的径向负荷，同时允许轴与壳体之间产生一定的轴向位移。其内外圈带挡边的结构增强了运行的稳定性，适用于需要高刚性和精确旋转的工况。
此类轴承通常采用优质钢材制造，经过特殊热处理与精细磨削工艺，确保尺寸精度与表面质量满足精密设备的要求。它常见于机床主轴、高精度回转台等工业领域，能够在中等转速条件下保持平稳运转。分离式设计为安装与维护提供了便利，同时允许对游隙进行适当调整，以适应不同的应用需求。
在选用时需综合考虑负载条件、转速范围及安装环境等因素，确保其性能得到充分发挥。该型号轴承的设计侧重于提升机械系统的旋转精度与使用寿命，适用于对运动控制有较高要求的场合。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU3022-S-M-SP |
| 双列NNU型 | 锥孔型 | — |

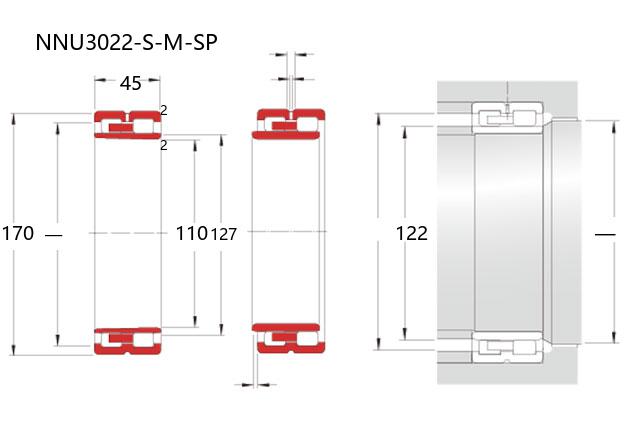

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 宽度 | B | 45 |
| r(min) | 2 | |
| Fw(Ref.) | 127 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 229 |
| 基本额定静载荷 | Cor | 375 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 122 | |
| d1a(min) | — | |
| Da(max) | ||
| Da(min) | 157 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 3.74 | |
