NN4988-S-K-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。该轴承内径为440毫米，外径600毫米，厚度160毫米，适用于高精度工况下的径向负荷支撑。其设计特点包括两个带整体式法兰的实体机加工黄铜保持架，可有效引导滚子并减少摩擦发热。内部几何结构经过优化，滚子和滚道之间的接触线能够均匀分布载荷，同时减少运转时的振动噪声。
此类轴承通常应用于机床主轴、精密齿轮箱及大型测量设备等对旋转精度要求较高的领域。由于采用分离式设计，内圈可单独安装，便于现场装配与调整。后缀标识中的“SP”代表精度等级较高，能够在高速条件下保持稳定的尺寸特性与旋转精度。此外，该型号轴承对安装配合及润滑条件较为敏感，需根据具体工况选择适当的预紧力和润滑方案，以确保长期运行的可靠性。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4988-S-M-SP |
| 双列NN型 | 锥孔型 | NN4988-S-K-M-SP |

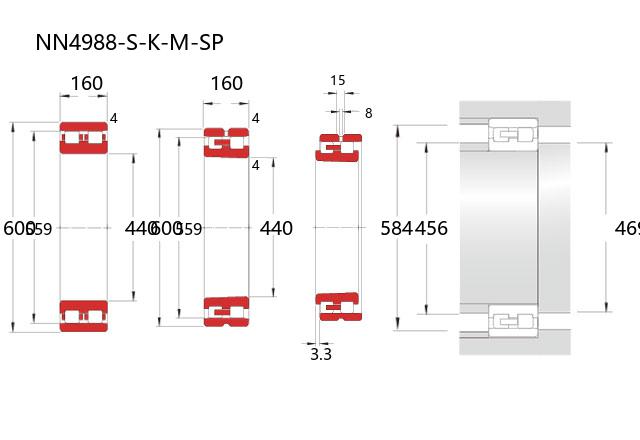

| 主要尺寸(mm) | ||
| 内径 | d | 440 |
| 外径 | D | 600 |
| 宽度 | B | 160 |
| r(min) | 4 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 559 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2370 |
| 基本额定静载荷 | Cor | 6000 |
| 限制速度(rpm) | ||
| 脂润滑 | 1100 | |
| 油润滑 | 1400 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.3 |
| 安装尺寸(mm) | ||
| da(min) | 456 | |
| d1a(min) | 469 | |
| Da(max) | 584 | |
| Da(min) | 562 | |
| ra(max) | 3 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 40 |
| 锥孔型 | CC9(max) | 85 |
| 锥孔型 | CC0(min) | 60 |
| 锥孔型 | CC0(max) | 105 |
| 锥孔型 | CC1(min) | 85 |
| 锥孔型 | CC1(max) | 170 |
| 直孔型 | CC1(min) | 25 |
| 直孔型 | CC1(max) | 85 |
| 润滑孔尺寸(mm) | ||
| dh | 8 | |
| w | 15 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 123 | |
