NN4984-S-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。该型号轴承内径为420毫米，外径560毫米，厚度140毫米，在英制单位中分别对应约16.535英寸、22.047英寸和5.512英寸。此类轴承采用精密加工的滚道与滚子组件，能够有效承受较大的径向负荷，并具备较高的极限转速能力。
在设计上，NN4984-S-M-SP通常采用黄铜实体保持架，其内外圈带挡边的结构可提供较好的轴向引导作用。该轴承经过特殊热处理和表面处理工艺，有助于提升耐磨性和尺寸稳定性。同时，轴承的游隙与精度等级经过优化控制，可在高速运转条件下保持较低的振动与噪声水平。
这类轴承常见于高精度机床主轴、大型电机及特定工业传动设备中，尤其适用于需要较高刚性和旋转精度的场合。通过合理的润滑与安装维护，可发挥其性能特点并延长使用寿命。NN型轴承的设计注重负载分布的均匀性，有助于在复杂工况下维持运行平稳。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4984-S-M-SP |
| 双列NN型 | 锥孔型 | NN4984-S-K-M-SP |

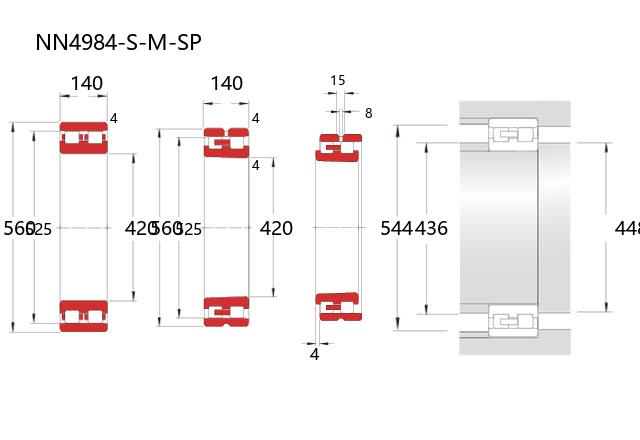

| 主要尺寸(mm) | ||
| 内径 | d | 420 |
| 外径 | D | 560 |
| 宽度 | B | 140 |
| r(min) | 4 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 525 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2000 |
| 基本额定静载荷 | Cor | 5150 |
| 限制速度(rpm) | ||
| 脂润滑 | 1200 | |
| 油润滑 | 1500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 4 |
| 安装尺寸(mm) | ||
| da(min) | 436 | |
| d1a(min) | 448 | |
| Da(max) | 544 | |
| Da(min) | 528 | |
| ra(max) | 3 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 40 |
| 锥孔型 | CC9(max) | 85 |
| 锥孔型 | CC0(min) | 60 |
| 锥孔型 | CC0(max) | 105 |
| 锥孔型 | CC1(min) | 85 |
| 锥孔型 | CC1(max) | 170 |
| 直孔型 | CC1(min) | 25 |
| 直孔型 | CC1(max) | 85 |
| 润滑孔尺寸(mm) | ||
| dh | 8 | |
| w | 15 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 87.9 | |
