NN4980-S-M-SP属于超高精密轴承中的NN型精密圆柱滚子轴承系列，其设计适用于高精度工况下的径向负载支撑。该型号内径为400毫米，外径540毫米，厚度140毫米，采用双列滚子结构，能够有效提升刚性并抑制旋转振动。此类轴承通过优化滚子与滚道的接触轮廓，降低了运转时的摩擦热量，同时其分离式内圈或外圈设计便于安装与维护。
在制造工艺上，该轴承采用高品质钢材并经过特殊热处理，确保尺寸稳定性与耐久性。其SP精度等级表示在尺寸公差与旋转精度方面达到较高标准，适用于中等转速且对轴向位移不敏感的场景，常见于大型机床主轴、精密旋转工作台等工业设备。需要注意的是，实际应用需结合工况条件进行选型验证，以充分发挥其性能特点。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4980-S-M-SP |
| 双列NN型 | 锥孔型 | NN4980-S-K-M-SP |

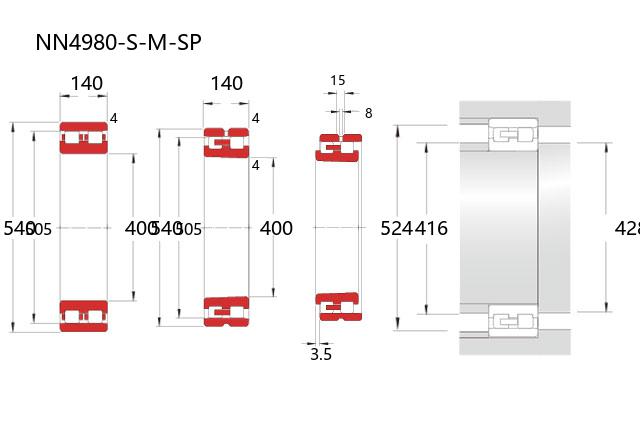

| 主要尺寸(mm) | ||
| 内径 | d | 400 |
| 外径 | D | 540 |
| 宽度 | B | 140 |
| r(min) | 4 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 505 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1940 |
| 基本额定静载荷 | Cor | 4900 |
| 限制速度(rpm) | ||
| 脂润滑 | 1400 | |
| 油润滑 | 1700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.5 |
| 安装尺寸(mm) | ||
| da(min) | 416 | |
| d1a(min) | 428 | |
| Da(max) | 524 | |
| Da(min) | 508 | |
| ra(max) | 3 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 35 |
| 锥孔型 | CC9(max) | 75 |
| 锥孔型 | CC0(min) | 50 |
| 锥孔型 | CC0(max) | 90 |
| 锥孔型 | CC1(min) | 75 |
| 锥孔型 | CC1(max) | 150 |
| 直孔型 | CC1(min) | 25 |
| 直孔型 | CC1(max) | 75 |
| 润滑孔尺寸(mm) | ||
| dh | 8 | |
| w | 15 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 84.1 | |
