NN4944-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：220 mm，外径：300 mm，厚度：80 mm。
价格区间：￥10028.9 - ￥13037.57【详情】
NN4944-S-K-M-SP是一款NN型超高精密圆柱滚子轴承，内径设计为220毫米，外径为300毫米，厚度为80毫米。此类轴承采用双列滚子结构，能够承受较大的径向载荷，同时具备限制轴双向轴向位移的能力。在结构设计上，滚子与滚道之间经优化匹配，有助于降低运转过程中的摩擦和温升。
该型号轴承通常选用高品质钢材，并经过特殊热处理工艺，以提升材料的耐磨性与疲劳寿命。制造过程中采用精密加工技术，确保关键尺寸和形位公差得到有效控制。保持架的设计考虑了润滑剂的分布与引导，有助于在高速工况下维持稳定运行。
此类轴承适用于高精度旋转场景，常见于机床主轴、精密仪器等设备。其设计特点有助于在复杂工况下保持旋转精度，同时减少振动和噪声。使用者需根据实际工况选择适当的安装方式与润滑方案，以发挥其性能特点。在维护过程中，建议定期检查润滑状态及工作游隙，以便及时调整。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4944-S-M-SP |
| 双列NN型 | 锥孔型 | NN4944-S-K-M-SP |

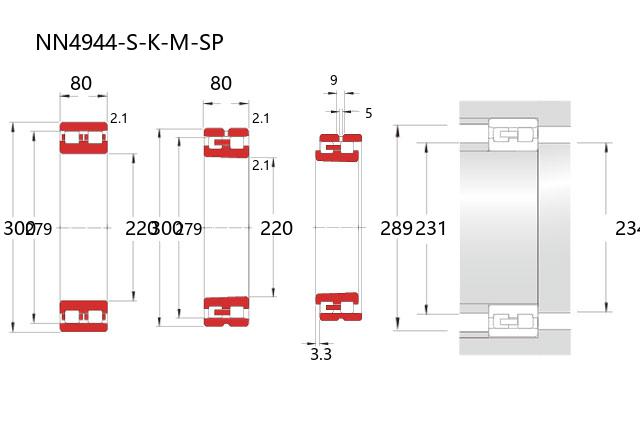

| 主要尺寸(mm) | ||
| 内径 | d | 220 |
| 外径 | D | 300 |
| 宽度 | B | 80 |
| r(min) | 2.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 279 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 690 |
| 基本额定静载荷 | Cor | 1330 |
| 限制速度(rpm) | ||
| 脂润滑 | 2500 | |
| 油润滑 | 3100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.3 |
| 安装尺寸(mm) | ||
| da(min) | 231 | |
| d1a(min) | 234 | |
| Da(max) | 289 | |
| Da(min) | 281 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 20 |
| 锥孔型 | CC9(max) | 45 |
| 锥孔型 | CC0(min) | 35 |
| 锥孔型 | CC0(max) | 60 |
| 锥孔型 | CC1(min) | 45 |
| 锥孔型 | CC1(max) | 90 |
| 直孔型 | CC1(min) | 15 |
| 直孔型 | CC1(max) | 50 |
| 润滑孔尺寸(mm) | ||
| dh | 5 | |
| w | 9 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 15.1 | |
