NN4921-S-K-M-SP为超高精密圆柱滚子轴承中NN型结构的典型代表。该轴承内径为105毫米，外径145毫米，厚度40毫米，尺寸设计兼顾承载能力与空间适应性。NN型结构特点在于双列精密滚子与整体黄铜保持架的配合，可有效控制径向跳动并抑制高速运转下的热量积累。
此类轴承多用于机床主轴、高精度旋转台及测量仪器等场景，其内部游隙与精度等级满足精密设备对稳定性和低振动的要求。通过优化滚道几何形状与表面处理工艺，轴承在连续运转工况下仍能维持精度一致性。选型时需结合预紧力配置与润滑条件，以充分发挥其性能潜力。
在安装过程中需注意环境清洁度与装配公差，避免杂质侵入影响使用寿命。该型号轴承的材质与热处理工艺针对耐磨性和抗疲劳特性进行了专项优化，适用于中等转速下的高负载工况。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4921-S-M-SP |
| 双列NN型 | 锥孔型 | NN4921-S-K-M-SP |

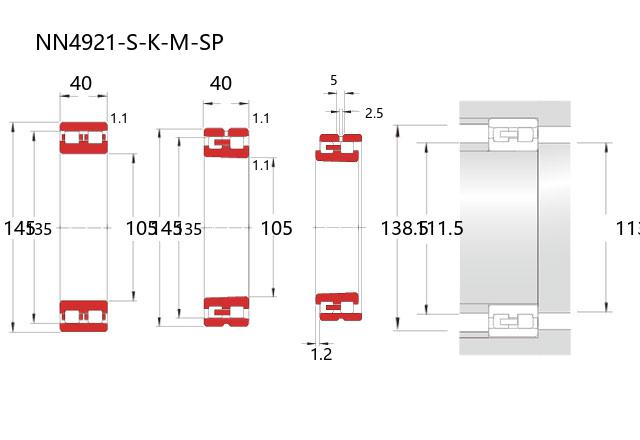

| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 145 |
| 宽度 | B | 40 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 135 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 185 |
| 基本额定静载荷 | Cor | 315 |
| 限制速度(rpm) | ||
| 脂润滑 | 6000 | |
| 油润滑 | 7200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 111.5 | |
| d1a(min) | 113 | |
| Da(max) | 138.5 | |
| Da(min) | 137 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.91 | |
