NN49/500-S-M-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：500 mm，外径：670 mm，厚度：170 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NN：双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离】后缀列表：【-S：外圈带油孔】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
NN49/500-S-M-SP属于超高精密轴承中的NN型精密圆柱滚子轴承系列。该型号的内径尺寸为500毫米，外径为670毫米，厚度为170毫米，适用于对旋转精度和刚性要求较高的工况。此类轴承采用双列滚子设计，能够承受较大的径向载荷，同时保持平稳的运行特性。
在结构方面，NN型轴承通常包含实体机加工黄铜保持架，有助于提高引导稳定性和润滑效果。其内外圈带挡边的设计可提供一定的轴向位移能力，但主要适用于以径向负荷为主的应用场景。这类轴承常见于大型机床主轴、精密旋转工作台及部分工业传动装置中，能够满足长时间连续运转的精度保持需求。
选型时需综合考虑负载条件、转速范围及安装环境等因素。实际应用中建议配合适当的润滑方案与安装维护措施，以发挥轴承的最佳性能。
N
N
4
9
/
5
0
0
-
S
-
M
-
S
P
NN：双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
4：宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：直径系列：超轻 9 系列
/：分隔符
500：内径代号，公称内径：500 mm
-S：外圈带油孔
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
NN：
双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
4：
宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：
直径系列：超轻 9 系列
/：
分隔符
500：
内径代号，公称内径：500 mm
-S：
外圈带油孔
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

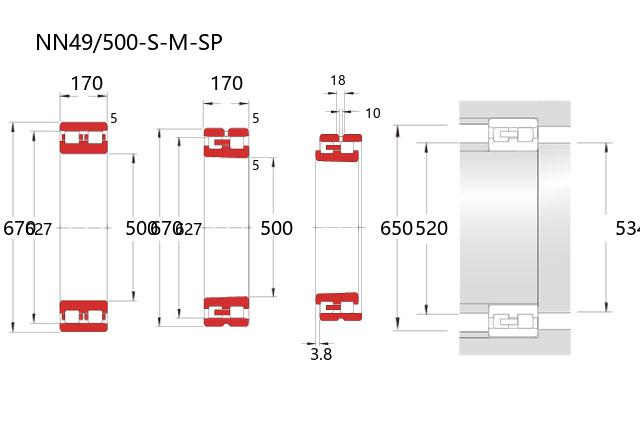

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN49/500-S-M-SP |
| 锥孔型 | NN49/500-S-K-M-SP | |
| 主要尺寸(mm) | ||
| 内径 | d | 500 |
| 外径 | D | 670 |
| 宽度 | B | 170 |
| 高可实测 | r(min) | 5 |
| Fw(Ref.) | — | |
| Ew(Ref.) | 627 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2720 |
| 基本额定静载荷 | Cor | 7200 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 1000 |
| 油润滑 | 1200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.8 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 520 |
| d1a(min) | 534 | |
| Da(max) | 650 | |
| Da(min) | 630 | |
| ra(max) | 4 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 45 |
| CC9(max) | 95 | |
| CC0(min) | 70 | |
| CC0(max) | 120 | |
| CC1(min) | 95 | |
| CC1(max) | 190 | |
| 直孔型 | CC1(min) | 25 |
| CC1(max) | 95 | |
| 润滑孔尺寸(mm) | ||
| 高可实测 | dh | 10 |
| w | 18 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 155 | |
