NN49/500-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：500 mm，外径：670 mm，厚度：170 mm。
价格区间：￥67439.05 - ￥78903.69【详情】
NN49/500-S-K-M-SP是一款超高精密圆柱滚子轴承，属于NN型结构。该类型轴承的内圈通常带有两个挡边，外圈无挡边，能够实现轴向位移调节，适用于复合载荷工况。其基本尺寸为内径500毫米、外径670毫米、厚度170毫米，整体设计注重径向刚性与运转稳定性。
此类轴承常采用高纯度钢材制造，并经过特殊热处理与精密研磨，有助于降低运转振动与噪声。保持架多使用轻量化高强度材料，减少离心力影响，适应较高转速需求。由于具备可分离式设计，安装与维护相对简便，能够简化相关部件的装配流程。
在应用领域，这类轴承多见于大型机床主轴、精密磨床或部分工业传动装置中，尤其适合承担较重径向载荷并需兼顾一定轴向位移的工况。其内部结构经过优化，有助于分散应力，提升使用寿命。选用时应结合具体工况条件，综合考虑润滑方式与环境适配性，以确保性能发挥。

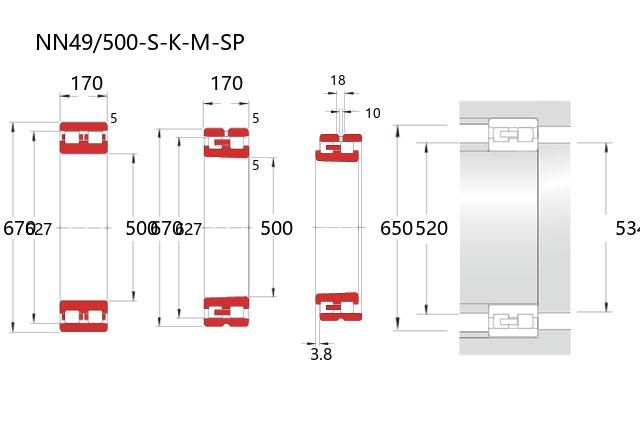

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN49/500-S-M-SP |
| 双列NN型 | 锥孔型 | NN49/500-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 500 |
| 外径 | D | 670 |
| 宽度 | B | 170 |
| r(min) | 5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 627 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2720 |
| 基本额定静载荷 | Cor | 7200 |
| 限制速度(rpm) | ||
| 脂润滑 | 1000 | |
| 油润滑 | 1200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.8 |
| 安装尺寸(mm) | ||
| da(min) | 520 | |
| d1a(min) | 534 | |
| Da(max) | 650 | |
| Da(min) | 630 | |
| ra(max) | 4 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 45 |
| 锥孔型 | CC9(max) | 95 |
| 锥孔型 | CC0(min) | 70 |
| 锥孔型 | CC0(max) | 120 |
| 锥孔型 | CC1(min) | 95 |
| 锥孔型 | CC1(max) | 190 |
| 直孔型 | CC1(min) | 25 |
| 直孔型 | CC1(max) | 95 |
| 润滑孔尺寸(mm) | ||
| dh | 10 | |
| w | 18 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 155 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NN49/500K轴承 精密圆柱滚子轴承 |
NSK | 500.00 X 670.00 X 170.00 | 华东 | 日本 | 5 | 78903.69 | ￥67439.05 | |
