NN48/500-S-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。其基本尺寸为内径500毫米、外径620毫米、厚度118毫米，适用于高精度重载工况下的旋转支撑。该轴承采用对称滚子与整体式铜保持架设计，能够有效限制轴向位移并承受双向轴向载荷，同时通过优化滚道轮廓降低了运转时的应力集中。
在制造工艺方面，轴承套圈与滚动体经选配及特殊热处理，具备优异的尺寸稳定性与耐磨性。其精度等级满足精密机械设备对径向跳动和运行平稳性的严格要求，常见于大型机床主轴、风力发电机组齿轮箱及工业减速器等设备。由于采用预紧安装方式，该轴承在高速运转时仍能保持较低的温升与振动水平。
需要注意的是，实际应用中需配合适宜的润滑方案与安装精度，以确保其性能发挥。不同工况下的使用寿命可能存在差异，建议根据设备制造商的技术要求进行选型与维护。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN48/500-S-M-SP |
| 双列NN型 | 锥孔型 | NN48/500-S-K-M-SP |

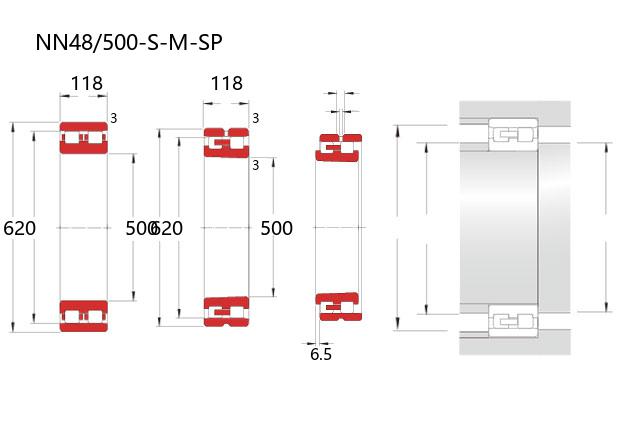

| 主要尺寸(mm) | ||
| 内径 | d | 500 |
| 外径 | D | 620 |
| 宽度 | B | 118 |
| r(min) | 3 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | ||
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1400 |
| 基本额定静载荷 | Cor | 4060 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | 6.5 |
| 安装尺寸(mm) | ||
| da(min) | ||
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 2.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 81 | |
