NN4038-S-M-SP属于超高精密圆柱滚子轴承中的NN型结构。其设计特点为双列滚子布局，能够承受较大的径向负荷，同时具备限制轴双向轴向位移的能力。该型号轴承的基本尺寸为内径190毫米、外径290毫米及厚度100毫米。
在制造工艺方面，该轴承采用高品质钢材并通过严格控制的热处理流程，使套圈与滚动体获得均匀的微观组织。滚子与滚道之间经过精密修形，有效优化了接触应力分布。保持架选用高强度黄铜材质，通过合理结构设计提升了润滑剂滞留能力。后缀中的SP标识表明该产品达到了精密级制造标准。
此类轴承主要应用于工作母机主轴、高精度回转台等设备，在中等转速条件下可保持稳定的运行精度。安装时需注意保证相邻部件几何精度，并采用过滤精度适当的润滑系统。通过定期监测振动与温升变化，可延长轴承在精密传动系统中的使用寿命。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4038-S-M-SP |
| 双列NN型 | 锥孔型 | — |

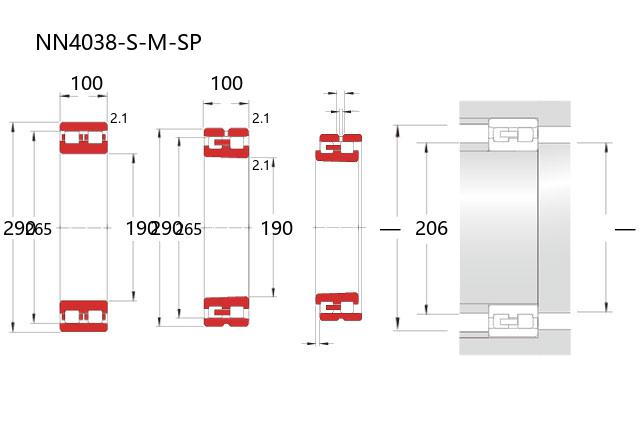

| 主要尺寸(mm) | ||
| 内径 | d | 190 |
| 外径 | D | 290 |
| 宽度 | B | 100 |
| r(min) | 2.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 265 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 825 |
| 基本额定静载荷 | Cor | 1640 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 206 | |
| d1a(min) | — | |
| Da(max) | — | |
| Da(min) | 273 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 24 | |
