NN40/560-S-M-SP是一款超大尺寸的精密圆柱滚子轴承，属于NN型双列圆柱滚子结构，常被用于高精度工业设备中。其基本尺寸为内径560毫米、外径820毫米、厚度258毫米，在重型机械和高负载应用中具有较为广泛的适用性。
该轴承采用分离式设计，内圈带双挡边，外圈无挡边，方便安装与拆卸。滚子与滚道经精密研磨优化，有助于降低运转中的振动与噪音，在高转速条件下仍能维持较好的旋转精度。后缀“SP”通常表示该轴承达到较高的精度等级，适用于对旋转稳定性要求较高的场合，例如大型机床主轴、风力发电设备或特殊传动装置。
由于具备较大的径向承载能力和相对较高的极限转速，NN型轴承在部分重载且需精密控制的工况中能够发挥一定作用。在选型时需综合考虑负荷条件、配合公差及润滑方式，以满足不同应用场景的具体需求。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN40/560-S-M-SP |
| 双列NN型 | 锥孔型 | — |

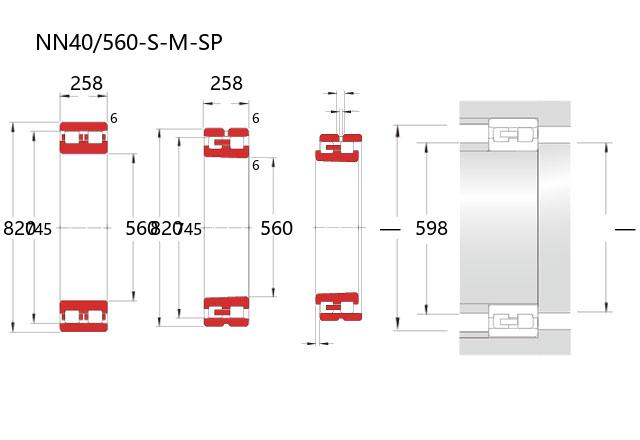

| 主要尺寸(mm) | ||
| 内径 | d | 560 |
| 外径 | D | 820 |
| 宽度 | B | 258 |
| r(min) | 6 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 745 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 4100 |
| 基本额定静载荷 | Cor | 10600 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 598 | |
| d1a(min) | — | |
| Da(max) | — | |
| Da(min) | 778 | |
| ra(max) | 5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 472 | |
