NN3980-S-M-SP属于超高精密圆柱滚子轴承中的NN型结构。其内径为400毫米，外径为540毫米，厚度为106毫米，尺寸规格适用于重载工况下的高精度旋转需求。该型号采用了双列滚子与整体式铜保持架设计，能够承受较大的径向载荷，并对轴的热膨胀或安装误差具有一定的补偿能力。
通过优化滚道几何形状与表面处理工艺，该轴承在高速运转时能保持较低的振动与噪声水平。此类轴承常见于机床主轴、大型电机或精密测试设备等对旋转精度要求较高的场合。其内部游隙与预紧配置可根据实际工况进行调整，有助于提升系统刚性。
材料选用高品质渗碳钢，并经过特殊热处理工艺，使轴承在长期使用中能维持尺寸稳定性。密封结构的设计兼顾了防尘效果与润滑剂保留需求。这类轴承的安装需注意配合公差与润滑条件，以充分发挥其性能潜力。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3980-S-M-SP |
| 双列NN型 | 锥孔型 | — |

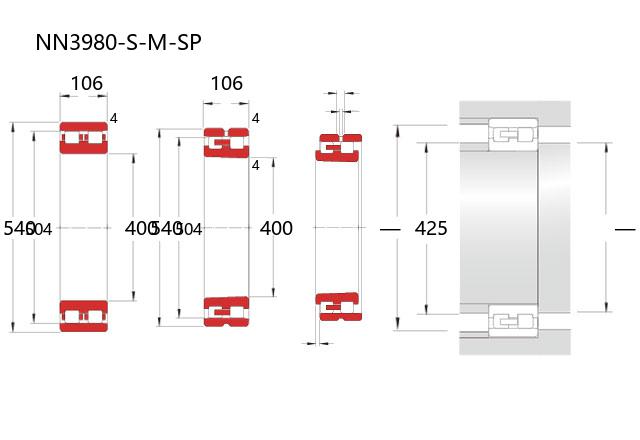

| 主要尺寸(mm) | ||
| 内径 | d | 400 |
| 外径 | D | 540 |
| 宽度 | B | 106 |
| r(min) | 4 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 504 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1290 |
| 基本额定静载荷 | Cor | 2890 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 425 | |
| d1a(min) | — | |
| Da(max) | — | |
| Da(min) | 513 | |
| ra(max) | 3 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 68.7 | |
