NN3972-S-M-SP是一款NN型超高精密圆柱滚子轴承，适用于高精度旋转场合。其内径为360毫米，外径达480毫米，厚度为90毫米，结构设计兼顾刚性需求与空间限制。这种轴承采用双列圆柱滚子布局，能够有效承受径向负荷，并通过优化滚子和滚道的几何形状减少运转时的摩擦振动。
在制造工艺方面，该型号选用高品质钢材，并实施严格的尺寸控制与表面处理。保持架设计注重引导稳定性，有助于维持滚子的规律运动。此类轴承多用于机床主轴、工业齿轮箱等对旋转精度有严格要求的设备，能够在中等转速条件下保持平稳运行。
选型时需综合考虑负载分布、安装配合及润滑条件等因素。该型号的分离式结构为安装维护提供了便利，但需注意避免安装倾斜或预紧过量。对于长期运行的设备，建议结合工况定期检查轴承状态，以保障系统精度与使用寿命。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3972-S-M-SP |
| 双列NN型 | 锥孔型 | NN3972-S-K-M-SP |

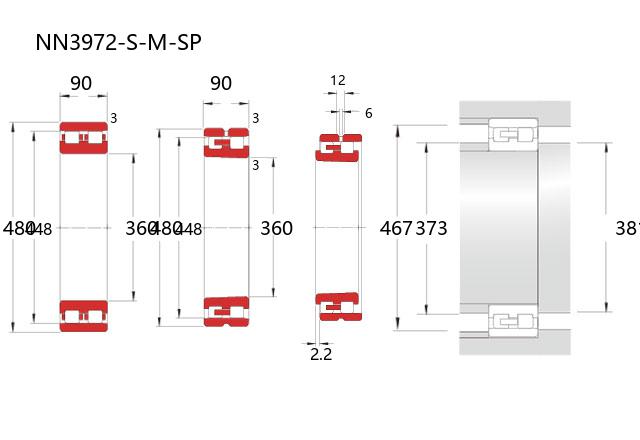

| 主要尺寸(mm) | ||
| 内径 | d | 360 |
| 外径 | D | 480 |
| 宽度 | B | 90 |
| r(min) | 3 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 448 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 930 |
| 基本额定静载荷 | Cor | 2130 |
| 限制速度(rpm) | ||
| 脂润滑 | 1600 | |
| 油润滑 | 1900 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.2 |
| 安装尺寸(mm) | ||
| da(min) | 373 | |
| d1a(min) | 381 | |
| Da(max) | 467 | |
| Da(min) | 451 | |
| ra(max) | 2.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 35 |
| 锥孔型 | CC9(max) | 75 |
| 锥孔型 | CC0(min) | 50 |
| 锥孔型 | CC0(max) | 90 |
| 锥孔型 | CC1(min) | 75 |
| 锥孔型 | CC1(max) | 150 |
| 直孔型 | CC1(min) | 25 |
| 直孔型 | CC1(max) | 75 |
| 润滑孔尺寸(mm) | ||
| dh | 6 | |
| w | 12 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 42.1 | |
