NN3948-S-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。其基本尺寸为内径240毫米、外径320毫米、厚度60毫米，适用于对刚性和运转精度有较高要求的工况。
该轴承采用高精度加工工艺，具备优异的径向承载能力和旋转精度。NN型结构通过双列滚子布局提升了负荷分布均匀性，同时优化了高速运转时的稳定性。后缀“S-M-SP”代表特殊设计，可能涉及游隙调整、材料处理或润滑优化等定制化技术方案，以适应不同应用场景的需求。
此类轴承常见于精密机床主轴、工业机器人关节或高转速传动系统等领域。在安装时需注意配合公差和润滑条件，合理的维护有助于保持其长期运行性能。由于设计差异，实际应用前建议参考具体技术文档确认适配性。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3948-S-M-SP |
| 双列NN型 | 锥孔型 | NN3948-S-K-M-SP |

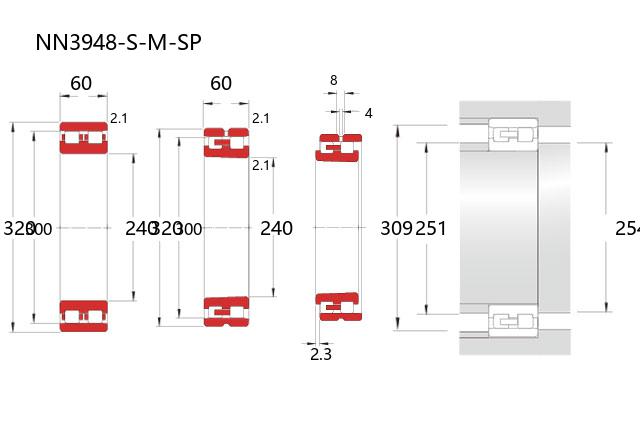

| 主要尺寸(mm) | ||
| 内径 | d | 240 |
| 外径 | D | 320 |
| 宽度 | B | 60 |
| r(min) | 2.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 300 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 525 |
| 基本额定静载荷 | Cor | 975 |
| 限制速度(rpm) | ||
| 脂润滑 | 2400 | |
| 油润滑 | 2900 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.3 |
| 安装尺寸(mm) | ||
| da(min) | 251 | |
| d1a(min) | 254 | |
| Da(max) | 309 | |
| Da(min) | 302 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 25 |
| 锥孔型 | CC9(max) | 50 |
| 锥孔型 | CC0(min) | 40 |
| 锥孔型 | CC0(max) | 65 |
| 锥孔型 | CC1(min) | 50 |
| 锥孔型 | CC1(max) | 100 |
| 直孔型 | CC1(min) | 15 |
| 直孔型 | CC1(max) | 50 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 12.3 | |
