NN3922-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：110 mm，外径：150 mm，厚度：30 mm。
价格区间：￥3550.05 - ￥4792.57【详情】
NN3922-S-K-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。其设计特点在于内外圈均带有挡边，滚子由保持架精确引导，能够适应高速运转和重载荷工况。该型号的基本尺寸为内径110毫米、外径150毫米、厚度30毫米，尺寸规格符合标准公制体系。
此类轴承通常采用高纯净度钢材制造，并通过特殊热处理工艺提升材料稳定性。滚道与滚动体经过超精密研磨，具有优异的几何精度和表面质量，有助于降低运转振动与噪声。由于采用非接触式密封设计，该轴承对润滑剂的清洁度及工作环境有较高要求。
在应用方面，NN3922-S-K-M-SP常见于精密机床主轴、高精度旋转工作台等设备。其双列结构可承受径向载荷与部分倾覆力矩，通过适当预紧可提升系统刚性。该型号后缀中的SP标识表明其达到了精密级公差标准，能够满足精密传动系统的定位精度要求。实际使用中需根据具体工况选择匹配的润滑方案和安装方式。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3922-S-M-SP |
| 双列NN型 | 锥孔型 | NN3922-S-K-M-SP |

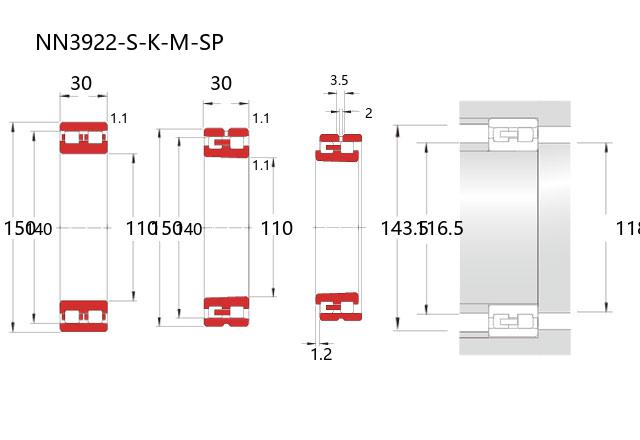

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 150 |
| 宽度 | B | 30 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 140 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 131 |
| 基本额定静载荷 | Cor | 207 |
| 限制速度(rpm) | ||
| 脂润滑 | 5800 | |
| 油润滑 | 7000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 116.5 | |
| d1a(min) | 118 | |
| Da(max) | 143.5 | |
| Da(min) | 142 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.44 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NN3922KR轴承 精密圆柱滚子轴承 |
NSK | 110.00 X 150.00 X 30.00 | 华东 | 日本 | 1 | 4792.57 | ￥3550.05 | |
