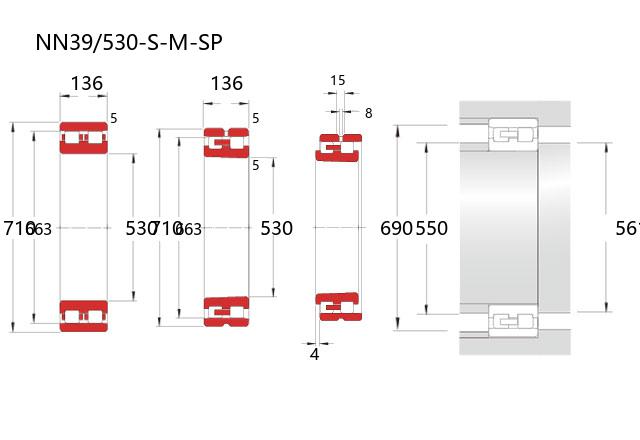

NN39/530-S-M-SP属于超高精密圆柱滚子轴承中的NN型结构。其基本尺寸为内径530毫米、外径710毫米、厚度136毫米，适用于高精度要求的工业场景。该轴承采用双列滚子与整体式外圈设计，能够承受较大的径向负荷，同时具备限制轴双向轴向位移的能力。
在结构方面，该型号使用黄铜实体保持架，并通过选配高精度滚子与精密加工轨道，有效控制运行时的振动与噪声水平。其设计特点支持在中等转速条件下保持稳定的旋转精度，常见于大型机床主轴、精密回转台等需要高刚性及运行平稳性的设备中。
由于采用超高精密制造标准，该轴承在安装时需注意配合表面的洁净度与公差控制，并确保润滑条件的稳定性。此类轴承通常应用于工业制造领域，能够满足长时间连续运转的工况需求，且在适当维护条件下可保持较长的使用寿命。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN39/530-S-M-SP |
| 双列NN型 | 锥孔型 | NN39/530-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 530 |
| 外径 | D | 710 |
| 宽度 | B | 136 |
| r(min) | 5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 663 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2040 |
| 基本额定静载荷 | Cor | 4900 |
| 限制速度(rpm) | ||
| 脂润滑 | 900 | |
| 油润滑 | 1200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 4 |
| 安装尺寸(mm) | ||
| da(min) | 550 | |
| d1a(min) | 561 | |
| Da(max) | 690 | |
| Da(min) | 668 | |
| ra(max) | 4 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 50 |
| 锥孔型 | CC9(max) | 105 |
| 锥孔型 | CC0(min) | 80 |
| 锥孔型 | CC0(max) | 135 |
| 锥孔型 | CC1(min) | 105 |
| 锥孔型 | CC1(max) | 210 |
| 直孔型 | CC1(min) | 30 |
| 直孔型 | CC1(max) | 105 |
| 润滑孔尺寸(mm) | ||
| dh | 8 | |
| w | 15 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 139 | |
