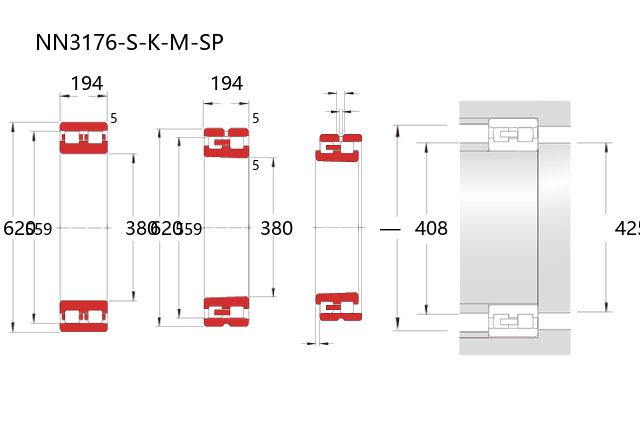

NN3176-S-K-M-SP属于超高精密圆柱滚子轴承中的NN型结构。该型轴承内径为380毫米，外径为620毫米，厚度为194毫米，采用双列滚子与整体黄铜保持架设计，能够承受较高的径向负荷与部分复合载荷。其特殊内部几何构造有助于优化滚道与滚动体的接触应力分布，提升运转平稳性。
此类轴承常应用于对旋转精度和刚性有严格要求的工业场景，例如大型机床主轴、精密齿轮箱及工业传动装置。通过选配增强型材料与针对性热处理工艺，可在中等转速工况下保持较低的温升特性。设计阶段需注意配合公差与润滑条件的匹配性，以充分发挥其性能潜力。在安装过程中建议采用定向预紧调整策略，有助于维持长期运行稳定性。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3176-S-M-SP |
| 双列NN型 | 锥孔型 | NN3176-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 380 |
| 外径 | D | 620 |
| 宽度 | B | 194 |
| r(min) | 5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 559 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2620 |
| 基本额定静载荷 | Cor | 4950 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 408 | |
| d1a(min) | 425 | |
| Da(max) | — | |
| Da(min) | 588 | |
| ra(max) | 4 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 224 | |
