NN3160-S-M-SP属于超高精密轴承中的NN型精密圆柱滚子轴承系列。其基本尺寸为内径300毫米、外径500毫米、厚度160毫米，结构设计体现了双列圆柱滚子的典型特征。这类轴承通常采用高精度加工工艺，能够有效承受较大的径向负荷，并具备控制轴向位移的调整能力。
在制造过程中，轴承组件经过特殊选材与热处理，辅以精细的尺寸控制，有助于降低运转时的摩擦损耗。分离式结构设计为安装与维护提供了便利，同时允许对游隙进行针对性调整。此类产品多应用于对旋转精度有严格要求的场景，例如大型机床主轴、精密仪器及工业传动装置。
通过优化滚子与滚道的配合精度，该型号在高速工况下能保持稳定的动态性能。制造商通常会依据实际应用需求，对保持架形式、润滑条件等参数作进一步适配，以提升轴承在不同工况下的适应性。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3160-S-M-SP |
| 双列NN型 | 锥孔型 | NN3160-S-K-M-SP |

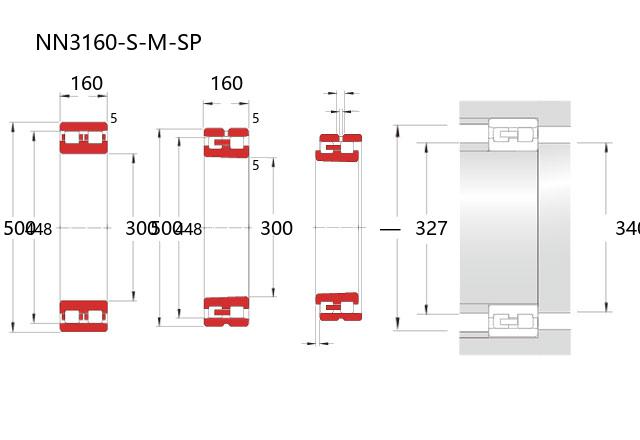

| 主要尺寸(mm) | ||
| 内径 | d | 300 |
| 外径 | D | 500 |
| 宽度 | B | 160 |
| r(min) | 5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 448 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1760 |
| 基本额定静载荷 | Cor | 3150 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 327 | |
| d1a(min) | 340 | |
| Da(max) | — | |
| Da(min) | 470 | |
| ra(max) | 4 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 125 | |
