NN3124-S-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。该型号轴承内径为120毫米，外径200毫米，厚度62毫米，尺寸设计兼顾承载能力与结构紧凑性。其采用高精度加工工艺，滚子和滚道表面经过特殊处理，能够有效控制运转时的振动与噪声水平。
此类轴承适用于需要同时承受径向载荷和轻微轴向载荷的精密机械环境。在机床主轴、精密 rotary table 以及测量仪器等设备中，能够帮助维持传动系统的稳定性和旋转精度。NN型结构通过优化的滚子引导方式，减少了高速运转时的摩擦升温现象，延长了轴承在连续工况下的使用寿命。
该型号后缀-S-M-SP标识了其特殊的精度等级与技术规范，包括尺寸公差、旋转精度以及内部游隙控制等关键技术指标。选型时需结合实际工况的转速、载荷及温升要求进行综合评估，以确保匹配设备的最佳运行状态。

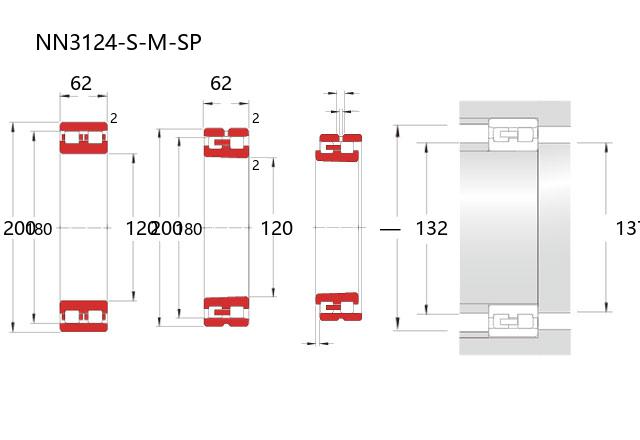

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3124-S-M-SP |
| 双列NN型 | 锥孔型 | NN3124-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 200 |
| 宽度 | B | 62 |
| r(min) | 2 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 180 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 355 |
| 基本额定静载荷 | Cor | 550 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 132 | |
| d1a(min) | 137 | |
| Da(max) | — | |
| Da(min) | 187 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 7.72 | |
