NN3076-S-K-M-SP是一款超高精密等级的圆柱滚子轴承，属于NN型双列圆柱滚子结构。其基本尺寸为内径380毫米、外径560毫米、厚度135毫米，适用于高刚性与高精度要求的工况环境。该轴承采用实体黄铜保持架设计，配合优化轮廓的滚子与滚道几何形状，能够有效降低运转振动噪声，并在高速条件下维持稳定的旋转精度。
由于采用分离式结构，这类轴承便于安装调试与维护，同时允许轴与轴承座之间实现轴向位移补偿，适用于承受较重径向负荷的场合。典型应用领域包括精密机床主轴、大型电机转子支撑及某些特殊工业传动设备。其内部游隙与预紧配置需根据实际工况调整，以确保长期运行的可靠性。轴承的选型需综合考虑负载分布、转速范围及环境条件等因素，建议结合具体设备技术要求进行评估。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3076-S-M-SP |
| 双列NN型 | 锥孔型 | NN3076-S-K-M-SP |

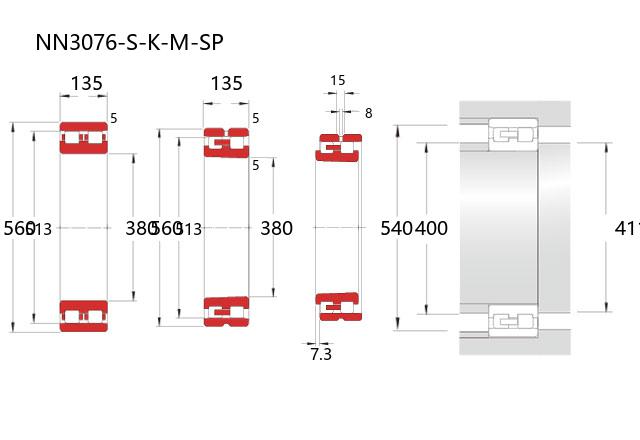

| 主要尺寸(mm) | ||
| 内径 | d | 380 |
| 外径 | D | 560 |
| 宽度 | B | 135 |
| r(min) | 5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 513 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1770 |
| 基本额定静载荷 | Cor | 3700 |
| 限制速度(rpm) | ||
| 脂润滑 | 1400 | |
| 油润滑 | 1700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 7.3 |
| 安装尺寸(mm) | ||
| da(min) | 400 | |
| d1a(min) | 411 | |
| Da(max) | 540 | |
| Da(min) | 518 | |
| ra(max) | 4 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 35 |
| 锥孔型 | CC9(max) | 75 |
| 锥孔型 | CC0(min) | 50 |
| 锥孔型 | CC0(max) | 90 |
| 锥孔型 | CC1(min) | 75 |
| 锥孔型 | CC1(max) | 150 |
| 直孔型 | CC1(min) | 25 |
| 直孔型 | CC1(max) | 75 |
| 润滑孔尺寸(mm) | ||
| dh | 8 | |
| w | 15 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 113 | |
